Soluciones de Curvado de Perfiles de Aluminio CNC de Alta Precisión
Curvadora de Perfiles de Aluminio
Nuestra curvadora de perfiles de aluminio PBA ofrece máxima precisión en el curvado de perfiles de aluminio arquitectónicos e industriales. PBA aluminum bending machines deliver repeatable high accuracy and speed, mastering complex aluminum bending tasks with unyielding reliability for both low and high volumes. Gracias a su control CNC y sólida estructura, cada curvadora de aluminio PBA garantiza un conformado uniforme y un acabado impecable en cada proyecto.
¿QUÉ ES UNA MÁQUINA CURVADORA DE ALUMINIO?
Para el curvado en frío de perfiles de aluminio (extrusiones), existen dos tipos principales de máquinas: la curvadora por rodillos y la curvadora por estirado (stretch forming). En comparación, el curvado por prensa y las prensas de fluido celular son menos comunes.
En relación con el curvado de perfiles de aluminio, la aleación de aluminio es ligera y altamente maleable, lo que permite conformar formas complejas. Como resultado, esto reduce el tiempo y los costos de ensamblaje, al tiempo que produce piezas de manera rápida. Además, las piezas de aluminio curvadas más comunes son los componentes estructurales. En comparación con las piezas soldadas, las estructuras curvadas son estéticamente más atractivas y ofrecen una mayor resistencia.

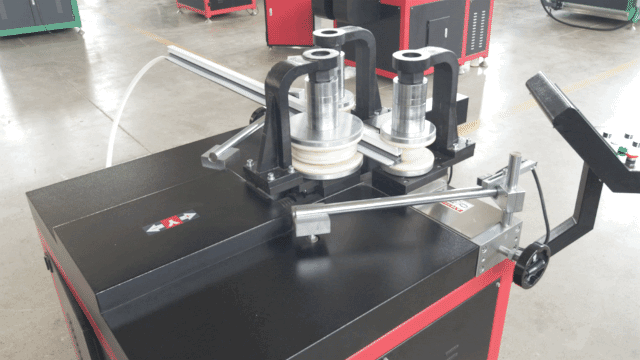

La máquina a la que se hace referencia con más frecuencia como máquina curvadora de aluminio es la curvadora de 3 rodillos para perfiles de aluminio. Este equipo es ampliamente preferido debido a su gran versatilidad de aplicaciones.
Las máquinas curvadoras de aluminio también se denominan: curvadora de perfiles, curvadora de perfiles de aluminio, curvadora de extrusión de aluminio, curvadora de tubos de aluminio, curvadora de arcos de aluminio y dobladora de aluminio.
Curvadora de Perfiles de Aluminio PBA: Abriendo Nuevas Posibilidades en el Conformado

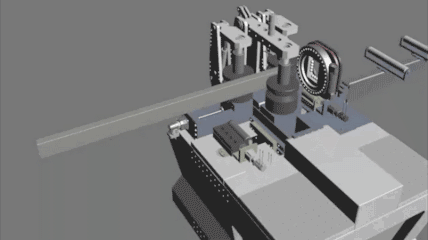

CÓMO FUNCIONA
El principio operativo de la curvadora de 3 rodillos para perfiles de aluminio de geometría variable se basa en el movimiento independiente de sus tres rodillos. Durante el proceso de curvado por rodillos de perfiles, el rodillo superior ejerce presión sobre el perfil de aluminio situado entre los dos rodillos inferiores.
Una curvadora de aluminio común utiliza una configuración de 3 rodillos de geometría variable. Al reducir la distancia entre los rodillos inferiores y presionar el rodillo superior sobre el tramo inicial del perfil, es posible minimizar los extremos rectos no curvables.
Las innovaciones tecnológicas, la precisión, la velocidad y el excelente rendimiento de curvado de la curvadora de perfiles de aluminio PBA marcan la diferencia en las aplicaciones de curvado de perfiles de aluminio.
Nota: En el video, los perfiles de aluminio prelacados se curvan mediante la curvadora de perfiles PBA sin dejar ninguna marca en la superficie.
USOS DE LA CURVADORAS DE PERFILES DE ALUMINIO
La curvadora de perfiles de aluminio utiliza una tecnología de curvado simple, flexible y eficiente. Esto proporciona una solución fiable para el curvado de diversos perfiles metálicos no estándar y el procesamiento de perfiles de aleación de aluminio.
Encuentra aplicación en campos como puertas y ventanas arquitectónicas, fachadas ligeras (muros cortina), decoración, industria automotriz, aeroespacial, transporte ferroviario, ascensores, accesorios de baño, construcción naval, túneles, puentes e iluminación.
Las curvadoras de 3 rodillos para perfiles de aluminio de la serie PBA ofrecen versatilidad y precisión, garantizando un acabado excepcional para satisfacer las diversas demandas del mercado. Por ejemplo, con la capacidad de importar archivos DXF y STEP, una vez diseñado el componente, la pieza se puede reproducir fácilmente, asegurando curvas continuas y diseños complejos en el curvado de perfiles de aluminio para múltiples aplicaciones.
Para proyectos arquitectónicos exigentes que requieren arcos impecables, descubra cómo optimizar el curvado de perfiles de aluminio para ventanas manteniendo una simetría perfecta y garantizando cero distorsión superficial.
💡 Consejo Técnico: Al procesar perfiles con cámaras complejas para ventanas y muros cortina, ajuste la distancia del centro de los rodillos inferiores para distribuir la presión uniformemente y evitar arrugas en el radio interno.
La precisión en el curvado de perfiles de aluminio incluye la curvatura, la repetibilidad y la desviación de la sección transversal.
Los 3 factores más importantes para un curvado de aluminio perfecto
PRECISIÓN DE LA CURVATURA
Con la tecnología digital, se puede lograr cualquier curvatura. Sin embargo, la precisión en el doblado de perfiles de aluminio se ve afectada por el efecto de recuperación.
Con la tecnología digital, se puede lograr cualquier curvatura. Sin embargo, la precisión al doblar perfiles de aluminio se ve afectada por la recuperación elástica (springback). Por lo tanto, el objetivo principal es resolver la recuperación elástica para obtener dimensiones precisas y constantes en la pieza de trabajo.
En la producción en masa, la clave consiste en solucionar la recuperación elástica de forma rápida y mediante la operación más sencilla.

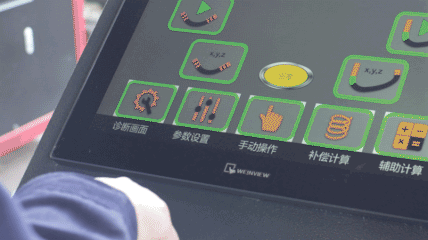

El sistema operativo CNC exclusivo de PBA aborda la recuperación elástica en dos pasos: introduzca el radio real para obtener el coeficiente, luego introduzca el coeficiente de compensación e inicie la producción.
Nota: La recuperación elástica (springback) es la tendencia del material a regresar a su forma original tras ser curvado. El material intenta volver a su geometría inicial en un determinado ángulo.
REPETIBILIDAD
Al escalar la producción en el curvado de perfiles de aluminio, es fundamental que miles de piezas del mismo diseño mantengan dimensiones consistentes mes a mes.
Por lo general, la expectativa en el curvado de aluminio es que la producción proporcione piezas intercambiables de un lote a otro.

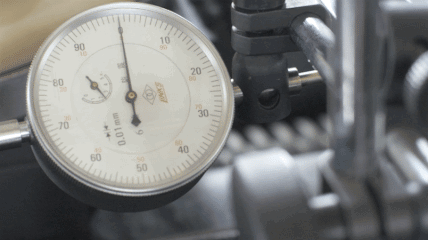

Nuestras máquinas curvadoras de aluminio PBA utilizan una combinación de controladores de movimiento y servomotores para garantizar una repetibilidad precisa en las piezas de aluminio curvadas, con una precisión de posicionamiento repetido de ≤0.01 mm.
Notas: En cambio, si el sistema es accionado por cilindros hidráulicos, la velocidad de posicionamiento y la precisión ($\le 0.02\text{ mm}$) se ven afectadas fácilmente por la temperatura.
DESVIACIÓN DE LA SECCIÓN TRANSVERSAL
Cuando se curvan los perfiles de aluminio, el radio interior sufre compresión, mientras que el lado exterior experimenta tracción. Como resultado, el metal fluye de una manera específica bajo condiciones constantes de fluencia hacia ciertas áreas no sujetas, lo que provoca la desviación de la sección transversal.

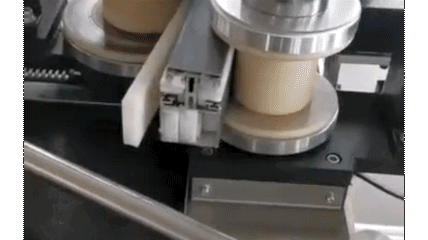

Para evitar la deformación (desviación de la sección transversal) causada por el esfuerzo, especialmente en perfiles asimétricos, es crucial contar con herramientas de soporte interno personalizadas. Por ello, se necesita un experto de confianza para diseñar este utillaje.
La pieza perfecta en el curvado por rodillos de perfiles de aluminio no debe presentar deformaciones ni defectos superficiales. En resumen, no todos los fabricantes pueden ofrecer una solución de utillaje impecable. Distorsiones, arañazos, arrugas y grietas resultan inaceptables para los clientes.
Ahora, puede acceder a un servicio de primer nivel por parte de los ingenieros de BIT, quienes aportan más de 20 años de experiencia inigualable en el diseño de utillaje para la curvadora de perfiles de aluminio.
Para dominar los factores clave de precisión, tolerancia dimensional y control de deformaciones en sus procesos industriales, explore nuestras soluciones avanzadas en curvado de perfiles de aluminio diseñadas para maximizar el rendimiento en producción continua.
💡 Consejo de Ingeniería: Combine el servocontrol de alta precisión con mandriles e insertos flexibles a medida para eliminar el colapso de las paredes del perfil y mantener desviaciones de sección dentro de las tolerancias más estrictas.
PRECISIÓN INIGUALABLE, EFICIENCIA Y FLEXIBILIDAD
VENTAJAS DE LA CURVADORA DE ALUMINIO PBA
Un curvado de perfiles de aluminio perfecto requiere una buena máquina. Además, es esencial contar con el utillaje de curvado adecuado.
- Accionamiento 100% servo (Full Servo Drive): Precisión de posicionamiento repetido de ≤0.01. Incluso los perfiles más complejos se pueden doblar con precisión y consistencia, obteniendo piezas con tolerancias estrictas y acabados perfectos.
- Importación de archivos DXF y STEP: Una vez diseñado en el software, el proceso de curvado se puede crear automáticamente.
- Solución rápida para la recuperación elástica (springback): Solo dos pasos para resolver el problema; la pieza de trabajo se puede reproducir en cualquier momento.
- Cualquier curvatura: Simulación 3D (C, U, S, parábola, espiral de Arquímedes, arco de curvatura variable asimétrica) con visualización síncrona del proceso de curvado de aluminio.
- Operación sencilla: Manejar la máquina es sumamente fácil, tan intuitivo como usar un iPhone. El sistema de control CNC de grado industrial le ahorra un tiempo valioso, mejora la productividad y reduce los tiempos de inactividad.
- Servicio gratuito de diseño de utillaje: Una gran máquina curvadora de aluminio debe incluir las herramientas de curvado diseñadas minuciosamente por BIT. Esto garantiza un curvado perfecto del aluminio, satisfaciendo las diversas demandas del mercado mientras ahorra tiempo y costes.
Serie PBA (Accionamiento electrohidráulico con servomotor); Serie PBA Plus (Accionamiento 100% servo); Serie PBA 3D.
VISIÓN GENERAL DE LAS MÁQUINAS CURVADORAS DE ALUMINIO PBA
La siguiente lista incluye los modelos de la serie PBA más vendidos en el mercado global. Por supuesto, también fabricamos máquinas de 70 T, 100 T y 150 T; se trata de equipos de gran tonelaje que no se utilizan comúnmente en el mercado y tienen un coste elevado, por lo que no se incluyen en la tabla.
| Modelo | PBA-500 | PBA-500+ | PBA-600 | PBA-600+ | PBA-1000+ |
|---|---|---|---|---|---|
| Versiones 2D / 3D | 2D | 2D & 3D | 2D | 2D & 3D | 2D & 3D |
| Velocidad del rodillo | 1～15 rpm | 1～15 rpm | 1～15 rpm | 1～15 rpm | 1～15 rpm |
| Diámetro máximo del rodillo | 240 mm | 240 mm | 240 mm | 400 mm | 600 mm |
| Eje del diámetro | 50 mm | 60 mm | 60 mm | 80 mm | 105 mm |
| Distancia del eje frontal | 278～578 mm | 278～578 mm | 270～600 mm | 400～800 mm | 450～1200 mm |
| Máximo par de torsión del eje Y | 15 T | 20 T | 25 T | 35 T | 50 T |
| Precisión de posición repetida del eje Y | ≤0.01 mm | ≤0.01 mm | ≤0.02 mm | ≤0.01 mm | ≤0.02 mm |
| Máximo par del eje X | 3500 Nm | 5500 Nm | 5500 Nm | 10000 Nm | 14000 Nm |
| Radio mínimo de doblado | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm |
| Ancho máximo de sección (T 1.5mm, T5) | 200 mm (H:60 mm) | 200 mm (H 70 mm) | 150 mm (H 60 mm) | 200 mm (H 80 mm) | 250 mm (H 100 mm) |
| Altura máxima de sección (T 1.5mm, T5) | 180 mm (W 40 mm) | 180 mm (W 50 mm) | 200 mm (W 50 mm) | 250 mm (W 50 mm) | 300 mm (W 70 mm) |
| Tamaño de dimensión | 1500*1200*1400 mm | 1500*1200*1400 mm | 1300*1200*1400 mm | 1400*1300*1600 mm | 1900*2000*1750 mm |
| Peso | ～ 900 Kg | ～ 900 Kg | ～ 1200 Kg | ～ 1800 Kg | ～ 3300 Kg |
SOBRE NOSOTROS
Clientes típicos: Fuyao Glass, BYD, Chery, Hongao Auto, Jianmei Aluminum, T-carbon Materials (Speed Rail), Inductaflex.

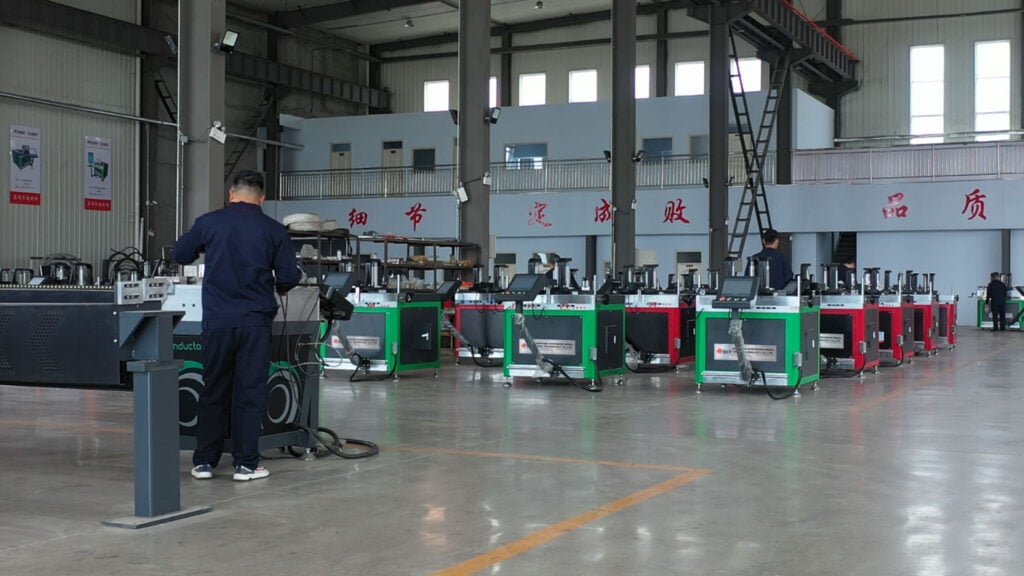

BIT es un fabricante líder de máquinas curvadoras de aluminio en China. Con más de 20 años de trayectoria, formamos parte de la historia de la industria del curvado de perfiles de aluminio, lo que garantiza que proporcionamos de manera constante una fabricación de máxima precisión.
Asimismo, somos expertos en el curvado de perfiles de aluminio y el doblado industrial. Junto con la venta de equipos, ofrecemos servicios gratuitos de diseño de utillaje y herramientas de curvado a clientes y empresas de todo el mundo.
Por ello, si busca una curvadora de aluminio para su proyecto o desea conocer en detalle nuestras soluciones, no dude en contactarnos por correo electrónico o WhatsApp para recibir asistencia personalizada e información técnica.
FAQ & VOTERS
FAQ
- ¿Cuáles son los requisitos para la ubicación de instalación?Un suelo de hormigón/concreto estándar cumple con todos los requisitos; no se necesita ningún acondicionamiento especial.
- ¿Qué aceite hidráulico se debe utilizar y qué cantidad requiere la máquina?
Los modelos PBA 500, PBA 500+ y PBA 600+ funcionan con accionamiento 100% servo, por lo que no requieren aceite hidráulico; solo emplean una pequeña cantidad de aceite lubricante para tareas de mantenimiento.
En cambio, los modelos PBA 600, PBA 1000 y PBA 1000# utilizan un cilindro hidráulico para accionar el eje Y y requieren aceite hidráulico antidesgaste 46#. En concreto, los modelos PBA 1000 y PBA 1000# necesitan 250 litros de aceite.
- ¿Qué pernos de anclaje se deben utilizar para fijar la máquina?Las máquinas de la serie PBA no necesitan fijarse al suelo. El equipo no vibra durante el funcionamiento; el propio peso de la máquina estabiliza por completo el proceso de curvado de aluminio.
- ¿La máquina incluye un esquema neumático?La serie PBA no incorpora componentes neumáticos, por lo que no se proporciona ningún esquema neumático.
- ¿Existe un plano de instalación?La curvadora PBA es un equipo listo para usar (plug and play); la máquina se entrega totalmente montada e instalada, por lo que no es necesario un plano de instalación.
- ¿Ofrecen un plano de distribución (layout)?Proporcionamos las dimensiones físicas para la instalación del equipo. Por lo tanto, solo debe ubicar la máquina en una zona con suficiente espacio operativo, área de almacenamiento para perfiles de aluminio y margen para el movimiento de las piezas curvadas.
- ¿Cuál es el código arancelario (HS Code)?Código HS:
8462269000Para India (código HSN):84622690
