Curvado de Perfiles de Aluminio de Sección Angular
Descubra las mejores técnicas de curvado de perfiles de aluminio de sección angular (angle profile bending). Garantice la máxima precisión en el radio y la absoluta perpendicularidad de las alas a 90° sin deformaciones ni ondulaciones, optimizando el uso de maquinaria CNC y utillajes especializados de alta precisión.
El curvado de angulares de aluminio ofrece múltiples ventajas. El angular de aluminio destaca por su bajo peso y alta resistencia, manteniendo un excelente comportamiento mecánico incluso tras la deformación, lo que lo convierte en una opción ideal para estructuras que requieren reducir la masa total. De forma natural, sobre la superficie del aluminio se genera una capa de óxido que previene la corrosión, permitiendo su uso en exteriores o en ambientes de alta humedad. El angular de aluminio es fácil de cortar, taladrar y curvar, por lo que resulta idóneo para la fabricación de piezas de geometría compleja. El angular de aluminio curvado se utiliza ampliamente en elementos decorativos y estructurales, y su superficie puede someterse a diversos tratamientos, como el anodizado o el lacado en polvo, para proporcionarle un acabado estético impecable. Además, el aluminio es un material 100 % reciclable, cumpliendo plenamente con los estándares ecológicos actuales.

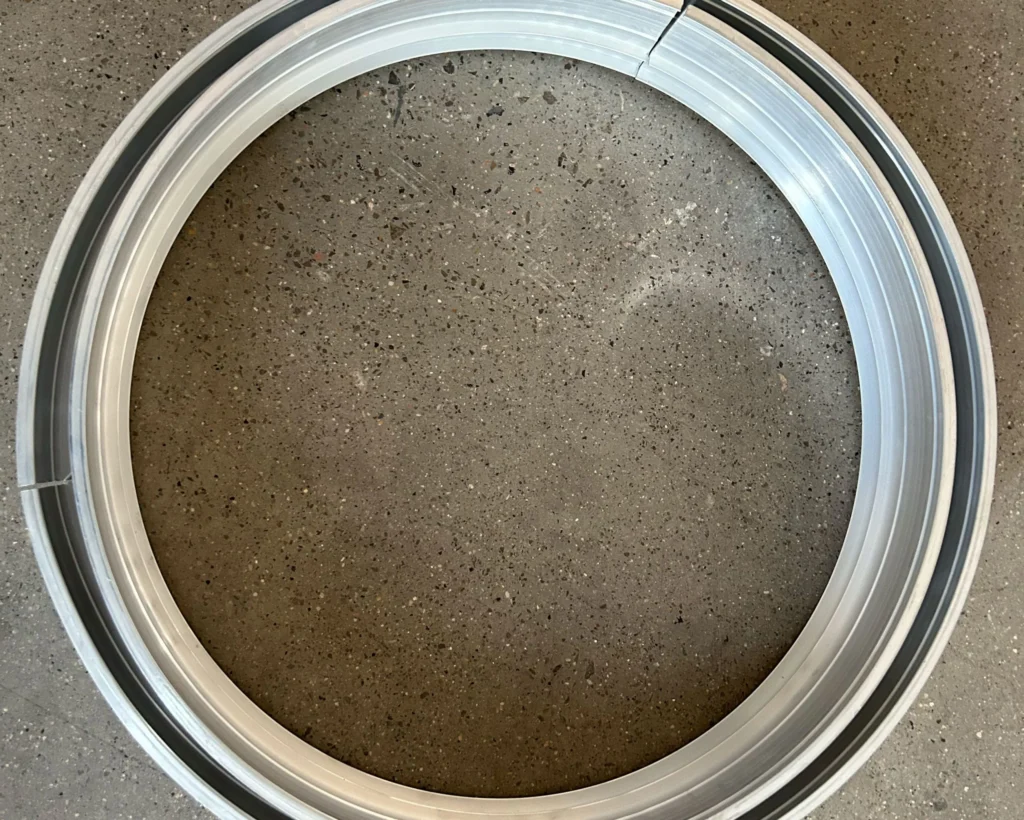

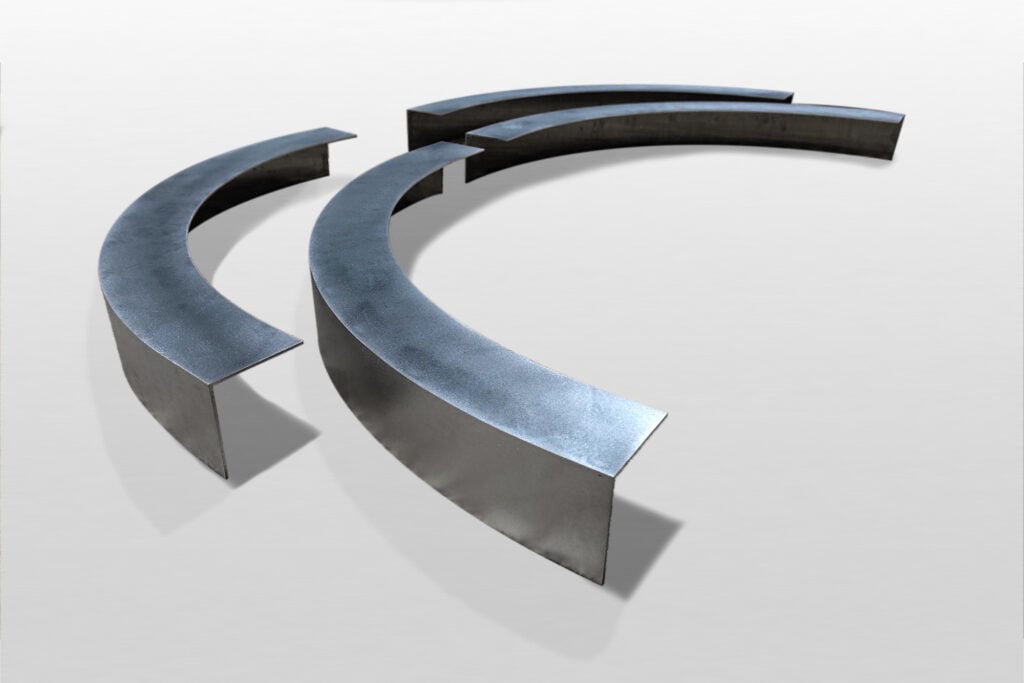

Muestra de curvado (Leg-out, Leg-in, Leg-bottom y Leg-top) demostrando precisión geométrica y perpendicularidad sin deformaciones.
El Proceso de Curvado
El curvado de angulares de aluminio es un proceso tecnológico de conformado que emplea diversos tipos de maquinaria industrial. Dado que el angular presenta una sección en forma de L, su curvado supone un reto técnico mayor en comparación con el procesado de chapas planas o tubos redondos.
El curvado por rodillos (curvadora de perfiles) es uno de los mejores métodos para conformar angulares de aluminio. Nuestra curvadora de perfiles de la serie PBA permite conformar el angular de aluminio en forma de arco de manera progresiva y suave, siendo perfecta para la obtención de grandes radios y una producción en serie de alta precisión con excelente repetibilidad. Por ejemplo, en la fabricación de marcos curvados para puertas y ventanas, o en elementos de fachadas ligeras (muros cortina), las curvadoras de perfiles PBA representan la solución más eficiente.
Existen dos orientaciones principales para el curvado de angulares de aluminio:

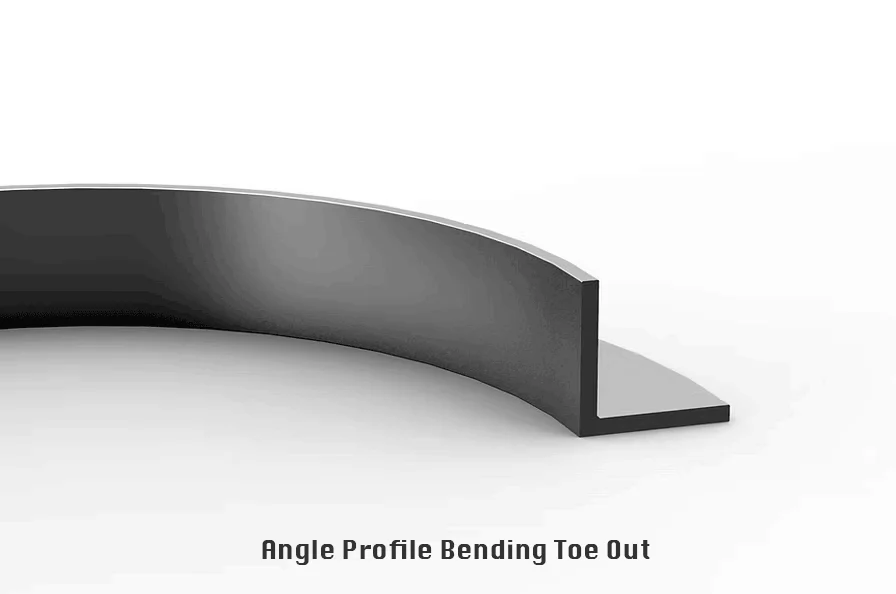

- Curvado con la ala hacia afuera (Leg-out): el ala vertical del angular se curva hacia el exterior formando un arco fluido. Este método se utiliza con frecuencia en la fabricación de bridas y elementos arquitectónicos decorativos.
- Curvado con el ala hacia adentro (Leg-in): el ala vertical se curva hacia el interior, creando un radio más compacto, idóneo para ensamblajes mecánicos y estructuras de soporte.
Debido a su sección asimétrica en L, el perfil tiende fácilmente a la torsión y a la deformación durante el curvado, por lo que el control geométrico de la sección transversal resulta crítico. Para evitar deformaciones no deseadas, el angular de aluminio se sujeta mediante rodillos de guiado, utillajes especializados o insertos poliméricos. El proceso de curvado se efectúa en varias pasadas sucesivas con una formación gradual del radio. Además, independientemente de si cuenta o no con un recubrimiento anodizado, es necesario proteger la superficie del angular contra arañazos y daños para preservar su resistencia a la corrosión y su aspecto estético, por lo que los rodillos suelen fabricarse en nailon / poliamida (Caprolon). Tras el curvado, las características superficiales pueden mejorarse opcionalmente mediante un nuevo anodizado o pintado.
¿Busca soluciones eficientes para el conformado de secciones asimétricas en L? Descubra la tecnología de la curvadora de perfiles PBA y optimice los procesos de curvado de perfiles de aluminio de sección angular en configuraciones Leg-out y Leg-in, garantizando una alta repetibilidad para marcos de puertas, ventanas y fachadas ligeras.
💡 Consejo Técnico: Debido a la tendencia de la sección en L a la torsión, el uso de rodillos de guiado en poliamida (Caprolon) e insertos poliméricos previene deformaciones no deseadas y protege las superficies anodizadas contra arañazos durante el curvado progresivo.
Precauciones y Características del Material
Una de las principales diferencias al curvar aluminio en comparación con el acero es la importancia crítica de seleccionar la aleación adecuada. En función del uso final de la pieza, deben elegirse las aleaciones de aluminio correspondientes (como la 6061, 6063 o 6082) para garantizar la resistencia mecánica y la resistencia a la corrosión requeridas:
- Aleación 6061: cuenta con una elevada resistencia mecánica y es adecuada para estructuras que exigen alta rigidez y capacidad de carga.
- Aleación 6063: se caracteriza por una excelente conformabilidad, siendo ideal para proyectos arquitectónicos y de perfilería estándar.
- Aleación 6082: se utiliza habitualmente en estructuras con requerimientos de resistencia medios y altos, tales como elementos de puentes, sistemas de grúas y cerchas estructurales.
Comparativa Entre Angulares de Acero y de Aluminio
| Característica | Angular de acero | Angular de aluminio |
|---|---|---|
| Resistencia mecánica | Mayor resistencia, ideal para cargas elevadas | Menor resistencia, pero de peso ligero |
| Peso | Más pesado | Ligero |
| Resistencia a la corrosión | Propenso a la oxidación, requiere recubrimiento protector | Posee resistencia natural a la corrosión |
| Rendimiento a bajas temperaturas | Puede volverse frágil | Conserva su ductilidad a bajas temperaturas |
| Soldabilidad | Más fácil de soldar | Requiere soldadura de alta precisión (especializada) |
| Coste | Por lo general, más económico | Más costoso |
| Aplicación estética | Rara vez se utiliza con fines decorativos | Ampliamente utilizado en acabados decorativos |
| Mecanizado y fabricación | Más difícil de mecanizar, genera chispas | Más fácil de mecanizar, sin generación de chispas |
| Campos de aplicación | Estructuras portantes pesadas, construcción industrial | Estructuras aligeradas, uso en exteriores |

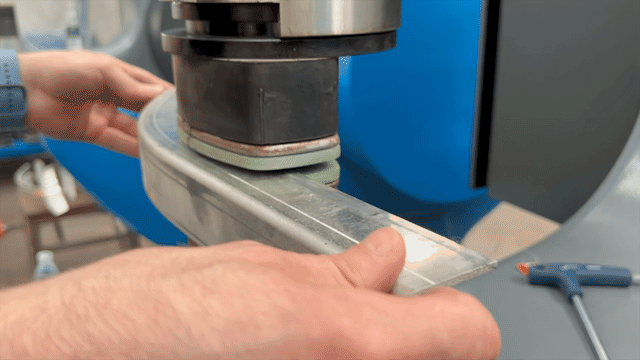

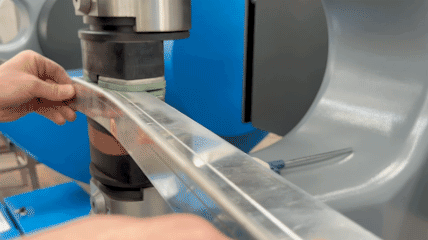

En esta galería se presentan las etapas clave y los resultados del proceso tecnológico mediante el cual se realiza el curvado de perfiles de aluminio de sección angular (curved aluminium angle). Desde la demostración de métodos manuales de conformado y la creación de radios complejos en forma de S, hasta el procesamiento industrial de alta precisión en la máquina Craftformer con CNC, estos ejemplos ilustran la perfecta preservación de la geometría y la perpendicularidad de las alas del perfil sin sufrir deformaciones.
Tratamiento Térmico y Selección de Estados del Material
El aluminio en estado T6 posee una elevada dureza, por lo que el curvado directo puede provocar la formación de grietas y roturas. Para solucionar este problema, el estado del aluminio se puede modificar mediante calentamiento (tratamiento térmico), lo que aumenta su plasticidad y facilita el proceso de conformado. Asimismo, es posible seleccionar el material en estado de suministro T4 o T5, realizar las operaciones de curvado y, posteriormente, llevar a cabo un envejecimiento artificial (endurecimiento por precipitación) de la pieza terminada para recuperar las características mecánicas requeridas.
Control de Deformación y Selección de Equipos para el Curvado de Precisión
La selección del radio de curvado resulta decisiva. Es fundamental evitar radios de flexión excesivamente pequeños para prevenir grietas o deformaciones estructurales en el angular de aluminio. Para evitar estos defectos, se debe calcular el radio de curvado adecuado en función del espesor del material y de las exigencias finales de la pieza. Como regla general, aumentar el radio de curvado permite reducir sensiblemente el riesgo de ondulaciones y pliegues en la superficie.

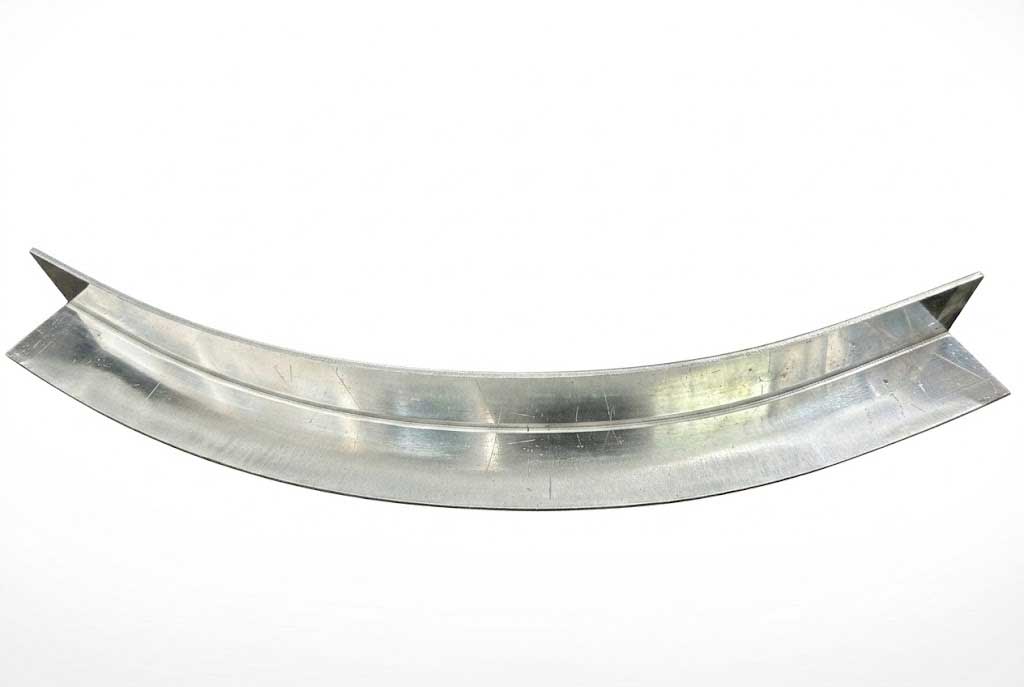

- Proceso de Conformado: curvado de alta precisión de perfiles de aluminio de sección angular en la máquina Craftformer sin deformación de las alas.

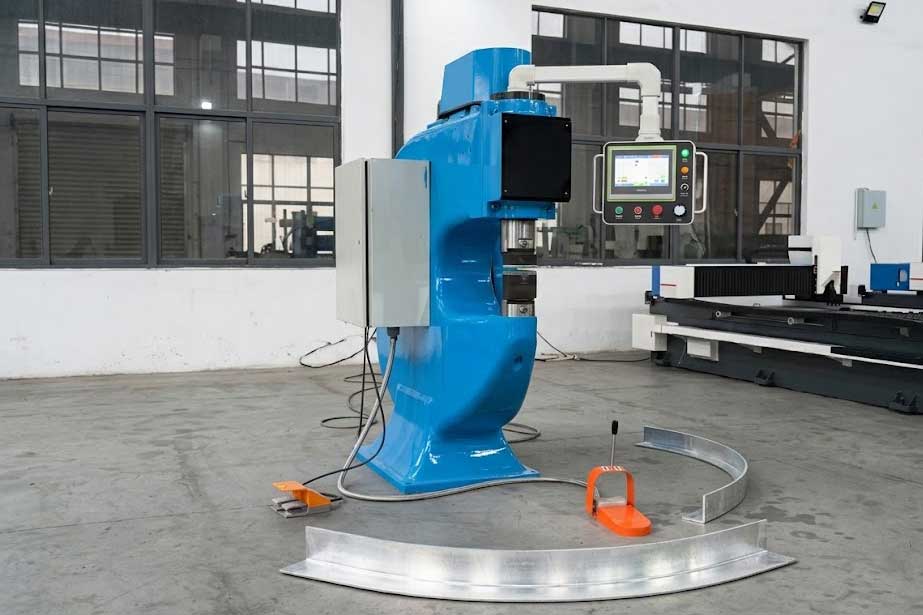

- Demostración de la Máquina Craftformer: curvado paso a paso de perfiles de aluminio para la obtención del radio especificado y una geometría exacta de la sección en L.
En esta galería de animaciones GIF se demuestra el proceso paso a paso de conformado de perfiles de aluminio de sección angular (L-profile) mediante la curvadora de tres rodillos de la Serie PBA 500:

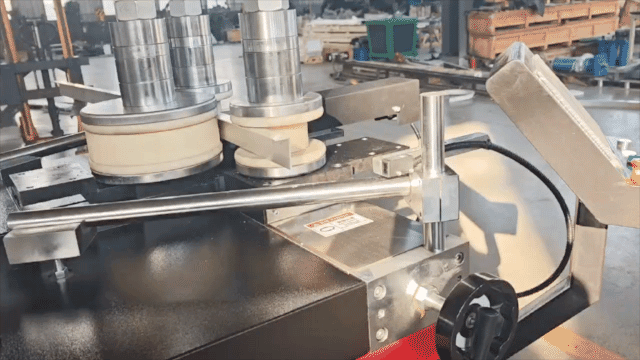

Vídeo Izquierdo (Sin Utillaje): Muestra el proceso de curvado por rodillos directo, donde el angular de aluminio se conforma directamente sobre los rodillos estándar sin el uso de elementos de soporte internos.

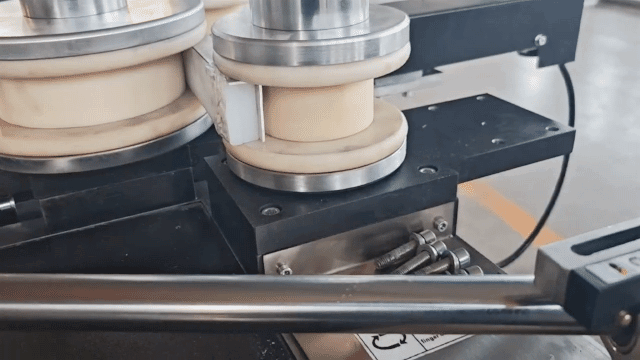

Vídeo Derecho (Con Protección de Polímero): Ilustra el método de curvado de alta precisión utilizando un inserto o plantilla de material polimérico (de alta densidad) colocado en el interior de la sección en L. Esta protección garantiza la estabilidad del perfil, evitando la deformación de las alas, la pérdida de perpendicularidad y el aplastamiento de la sección transversal.
Como se demuestra en la galería anterior —donde la curvadora de perfiles de la serie PBA utiliza dos configuraciones distintas de utillaje para el conformado de angulares de aluminio— el control de la deformación de la sección transversal es el factor clave para obtener un radio perfecto.
El uso de bloques de sujeción especializados, insertos de mandril y rodillos de guiado de alta precisión resulta indispensable para prevenir la torsión lateral, el abombamiento de las paredes y la deformación de las alas del perfil durante el proceso de curvado. La elección del equipo adecuado depende directamente de sus necesidades de producción:
- Herramientas Craftformer / Curvado de angulares de aluminio en máquinas de tipo suizo Craftformer: excelente opción para el recalcado y estirado local en frío, la fabricación de prototipos en series cortas y la creación de contornos complejos no estándar.
- Máquinas CNC de la Serie PBA: la solución ideal para la producción en serie continua de alta eficiencia, donde se requiere la máxima preservación de la geometría transversal y una elevada repetibilidad del radio.
Por último, una vez finalizado el proceso de curvado, se debe prestar especial atención a la protección superficial del angular de aluminio para evitar la aparición de rozaduras, marcas de herramientas y defectos cosméticos —especialmente al trabajar con perfiles que cuentan con un acabado anodizado o lacado previo.
