Curvado de Tubos de Aluminio
El curvado de perfiles tubulares de aluminio es un proceso de conformado de alta precisión diseñado para doblar tubos redondos, cuadrados y rectangulares manteniendo la integridad geométrica de la sección sin aplastamientos ni arrugas.
El curvado de tubos de aluminio y perfiles cuenta con una amplia aplicación en la industria, especialmente en sectores donde se requiere combinar un diseño estético con una alta funcionalidad estructural. Este proceso de curvado de aluminio (aluminum bending) enfrenta desafíos tecnológicos constantes, tales como el retorno elástico (springback) del material, el riesgo de fisuración y la necesidad imperiosa de mantener la sección transversal original del perfil.
Tubos y Perfiles de Aluminio
En el ámbito técnico, el término «tubo de aluminio» suele hacer referencia a las secciones cuadradas y rectangulares, mientras que los tubos de sección redonda se denominan habitualmente como pipe o tubos circulares.
Un tubo rectangular o cuadrado de aluminio es un perfil hueco extruido a partir de aleaciones de aluminio. Su clasificación se realiza en función del espesor de pared, las dimensiones de sus lados y la designación de la aleación. Las aleaciones más populares para el curvado de perfiles de aluminio (bending aluminum profile) son la 6061 y la 6063, con espesores de pared que varían desde los 0.5 mm hasta varios milímetros, existiendo la posibilidad de fabricación bajo especificaciones técnicas personalizadas. Gracias a su ligero peso, elevada resistencia mecánica y excelente resistencia a la corrosión, los tubos estructurales de aluminio se aplican ampliamente en la construcción, la industria general y la arquitectura decorativa.
Cómo Realizar el Curvado de Tubos de Aluminio sin Aplastamientos ni Arrugas: Desde Métodos con Utillaje Interno hasta el Curvado Hueco
Existen diversas tecnologías para el curvado de tubos de aluminio orientadas a evitar la formación de pliegues, garantizar un radio suave y preservar la resistencia de la estructura. Sin la aplicación de los métodos adecuados, los tubos de perfil son propensos a sufrir pandeo local (arrugas en la pared interna), aplastamiento o deformaciones indeseadas. Los métodos de curvado con relleno u оснастка (utillaje interno) proporcionan un soporte interior continuo, resultando ideales para radios pequeños y perfiles de pared delgada.
¿Desea prevenir la deformación y el aplastamiento en tubos de pared delgada? Conozca nuestras soluciones profesionales para el conformado por radio y descubra las tecnologías clave que ofrece el curvado de perfiles de aluminio mediante utillaje especializado y tecnología CNC.
💡 Consejo Técnico: La combinación adecuada de materiales de relleno internos con equipos provistos de control láser de geometría permite eliminar por completo las arrugas y colapsos, incluso en radios reducidos.
Curvado con Uso de Utillaje Interno (Relleno)
Este método consiste en rellenar el interior del tubo de aluminio antes de iniciar el conformado mediante mandrel (mandril), arena seca o compuestos poliméricos. Esto evita la aparición de pliegues, rechupados y deformaciones por colapso, garantizando un radio exacto. Al finalizar el proceso, el material de relleno se extrae, dejando el perfil libre de deformaciones internas.
- Curvado con relleno de arena: La arena seca proporciona soporte interno continuo durante el curvado de tubos de aluminio de pared delgada o en radios reducidos, disminuyendo notablemente el riesgo de aplastamiento.
- Curvado por mandril (Mandrel Bending): Un mandril metálico rígido o articulado refuerza la pared interior, eliminando la formación de arrugas y estrías, siendo la opción óptima para un curvado de aluminio (aluminum bending) de alta precisión sin colapsos.
- Curvado con relleno flexible: Utiliza compuestos elásticos especiales (gránulos de polímero o insertos flexibles) para distribuir una presión interna uniforme.
- Ventajas: Elimina el aplastamiento, reduce el retorno elástico, incrementa la precisión y preserva el radio interior.
- Desventajas: Debido a los esfuerzos de tracción en la zona exterior del arco, puede producirse un adelgazamiento de la pared externa y una ligera contracción longitudinal.
La elección del método con soporte interno dependerá del espesor de la pared del perfil, el radio de curvado y las exigencias de tolerancia del proyecto.
Curvado Hueco (Sin Utillaje Interno)
En el curvado hueco, la fuerza de flexión se aplica directamente sobre el tubo de aluminio sin utilizar elementos de soporte interno. Es un método adecuado para radios amplios o perfiles que cuentan con un espesor de pared suficiente.
- Ventajas: Resulta eficiente para el curvado de bordes en casos donde el uso de utillaje interno es imposible (por ejemplo, en el doblado y recalcado simultáneo de las caras de un tubo rectangular). Asimismo, el curvado hueco permite dar forma a radios interiores sin fracturar las paredes.
- Desventajas: Si se aplica una fuerza excesiva durante el conformado en curvadoras de rodillos, las paredes laterales pueden experimentar concavidad, reduciendo la estabilidad dimensional del proceso.
Condiciones para el Curvado de Tubos y Perfiles de Aluminio
- Condiciones de curvado en frío: Se realiza a temperatura ambiente y es idóneo para tubos de espesor medio y radios amplios. Es una alternativa económica; sin embargo, debido a la elasticidad del metal, puede requerir la corrección del ángulo de doblado para compensar la recuperación elástica.
- Condiciones de curvado en caliente: Calentar el tubo incrementa la plasticidad del material, un paso necesario para aleaciones de alta resistencia o radios extremadamente pequeños, reduciendo sensiblemente el riesgo de agrietamiento.
Clasificación de los Métodos de Curvado en Frío para Tubos de Aluminio
- Curvado por rodillos (Roll Bending): El perfil pasa a través de un sistema de tres o tres rodillos en una curvadora de perfiles, siendo el método ideal para conformar radios grandes y procesar piezas de gran longitud.
- Curvado por tracción (Stretch Forming): Combina la tensión tangencial longitudinal con el curvado, ofreciendo una precisión extrema y un retorno elástico mínimo; se utiliza ampliamente en la industria aeroespacial y automotriz.
- Curvado rotativo por arrastre (Rotary Draw Bending): Utiliza una matriz de curvado giratoria para doblar el tubo alrededor de un eje fijo, logrando una altísima precisión dimensional en radios pequeños.
- Curvado manual (Manual Bending): Se efectúa de forma manual mediante curvadoras portátiles o plantillas, siendo adecuado para la fabricación de piezas únicas o series muy reducidas.

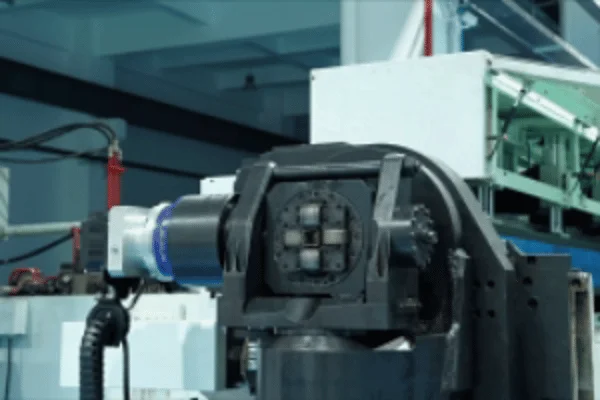

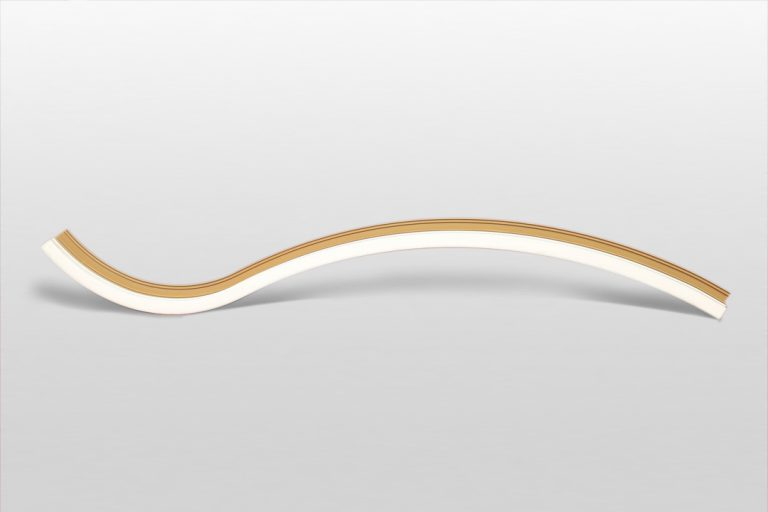

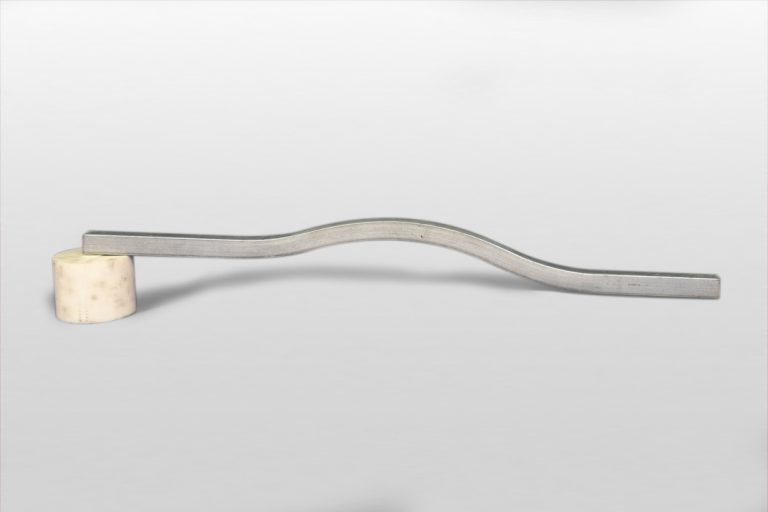

- Curvado de forma libre (Freeform Bending): Permite realizar el curvado de perfiles de aluminio (bending aluminum profile) en geometrías espaciales complejas con radios variables en continuo, sin necesidad de utilizar matrices fijas ni utillajes rígidos.
¿Busca soluciones fiables para la aplicación de métodos flexibles de conformado? Explore nuestras curvadoras de perfiles de aluminio profesionales con tecnología CNC, diseñadas para realizar curvado por rodillos, rotativo y de forma libre con mínimas deformaciones.
💡 Consejo Técnico: La selección del método de curvado adecuado junto con la corrección automática de parámetros en las curvadoras de perfiles permite conservar una geometría impecable de la sección transversal, incluso en conformados espaciales complejos.
4 Tipos de Máquinas para el Curvado en Frío de Tubos y Perfiles de Aluminio
La selección del equipo de curvado adecuado para tubos y perfiles de aluminio depende de la sección transversal (móvil/maciza, abierta o hueca), la presencia de utillaje auxiliar, así como de la aleación y su estado de tratamiento térmico. El tubo de perfil es la geometría de aluminio que se curva con mayor frecuencia, y para su procesamiento se aplican 4 métodos principales con sus respectivas máquinas:
- Curvadora de 3 rodillos (3-Roll Bender): El rodillo central móvil ejerce presión progresiva sobre el tubo hasta alcanzar el radio programado.
- Prensa de curvado en 3 puntos (3-Point Bender): Opera bajo un principio similar, aplicando la fuerza de conformado de forma suave o por impulsos.
- Curvado por combinación de rodillos y puntos (Roll and Point Bending): Es idóneo para perfiles rígidos. El uso de curvadoras de arrastre (mandrel benders) minimiza el riesgo de aplastamiento y permite obtener radios mínimos.
- Curvadora por tracción (Stretch Forming Machine): Somete al tubo de aluminio a una tensión longitudinal mientras lo moldea sobre un punzón o matriz, previniendo la formación de pliegues y arrugas en la zona de compresión.
Nota importante: Para el curvado de tubos de aluminio, se recomienda utilizar tubos conformados en frío (estirados/estirados en frío) debido a sus estrictas tolerancias y excelentes propiedades mecánicas. Su estructura homogénea garantiza un resultado de curvado más estable en comparación con los tubos extruidos estándar. Para geometrías complejas, es preferible utilizar materiales en estados de tratamiento térmico más blandos.
¿Requiere un curvado de alta precisión en tubos de aluminio de gran tamaño o pared delgada sin aplastamientos ni arrugas? Descubra nuestros equipos avanzados y conozca los procesos de curvado de tubos de aluminio por tracción (Stretch Forming), que garantizan un control exacto del retorno elástico y la preservación perfecta de la geometría de la sección.
💡 Consejo Técnico: La aplicación de la tecnología de curvado por tracción permite eliminar las tensiones internas del metal, lo que previene por completo el riesgo de arrugas en la pared interior del tubo y mantiene el espesor original del perfil.
Conclusión
El curvado de tubos de aluminio y perfiles requiere una selección adecuada de la tecnología para garantizar precisión, resistencia mecánica y una calidad superficial impecable. Para radios pequeños y tubos de pared delgada, los métodos de curvado con relleno (como el curvado por mandril o el curvado con arena) previenen la formación de arrugas, aplastamientos y deformaciones. Por su parte, el curvado hueco (sin utillaje interno) resulta ideal para radios amplios y aplicaciones donde no se requiere soporte interior. El curvado en frío ofrece una alta eficiencia económica y se aplica ampliamente en la construcción y el conformado de metales, mientras que el curvado en caliente incrementa la plasticidad de las aleaciones de alta resistencia al procesar radios extremadamente reducidos.
La elección de la tecnología óptima depende de las propiedades del material, el radio de curvatura y las exigencias de producción. Al integrar métodos de conformado de alta precisión —desde el curvado por rodillos para arcos continuos y el curvado rotativo para radios pequeños, hasta el curvado por tracción (stretch forming) para componentes de máxima exigencia— los fabricantes garantizan la calidad superior y la fiabilidad estructural requeridas en la industria automotriz, aeroespacial y de manufactura avanzada.
