Curvado de Perfiles de Aluminio para Ventanas: Precisión y Protección Superficial: El curvado de perfiles de aluminio para ventanas requiere un alto nivel de cualificación; sin embargo, gracias al servicio gratuito de diseño de utillajes de BIT, este proceso se vuelve sencillo y confiable.

Las ventanas de aleación de aluminio curvadas y en arco ofrecen ventajas únicas, elevando de manera efectiva la estética del espacio arquitectónico. En comparación con las ventanas rectas estándar, el proceso de curvado presenta una mayor complejidad. Por esta razón, el uso de equipos de curvado de alta calidad resulta crucial para prevenir la formación de grietas durante el doblado del perfil.

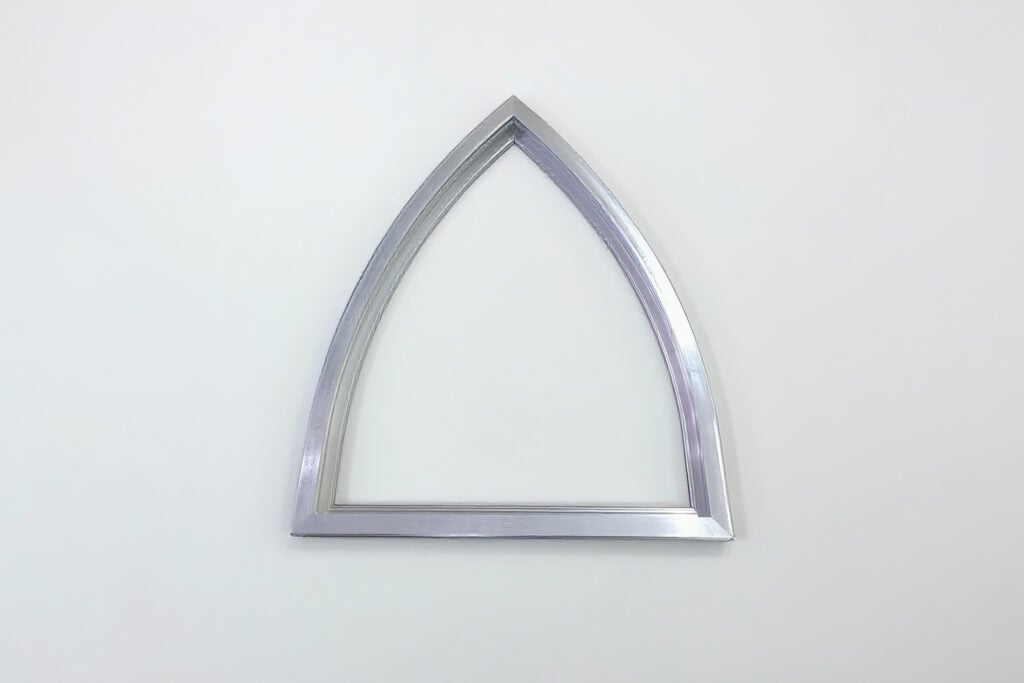

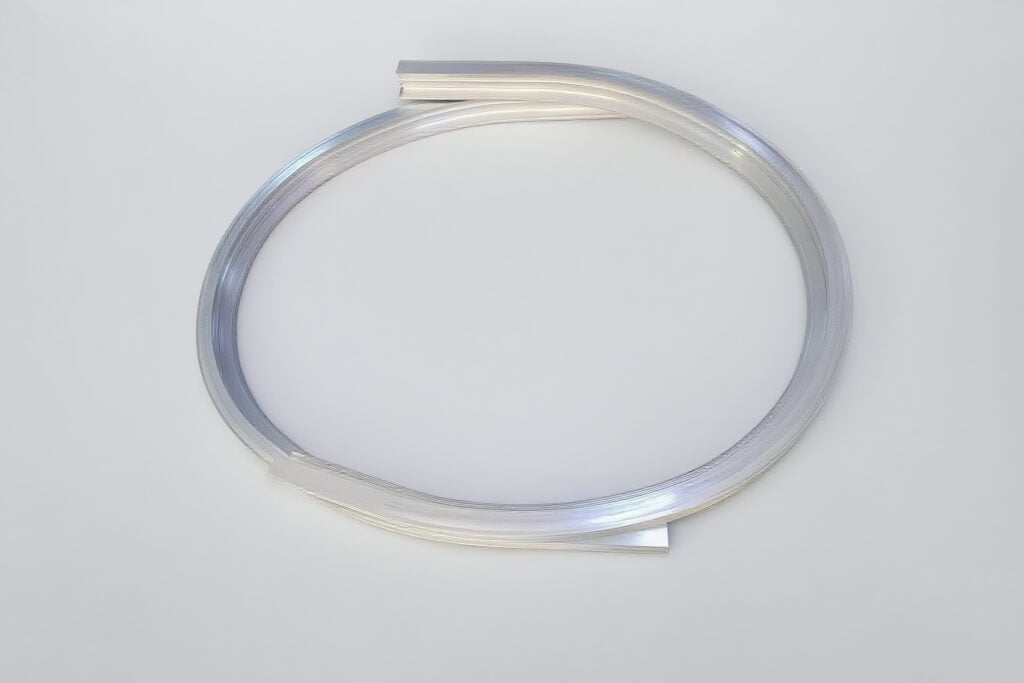

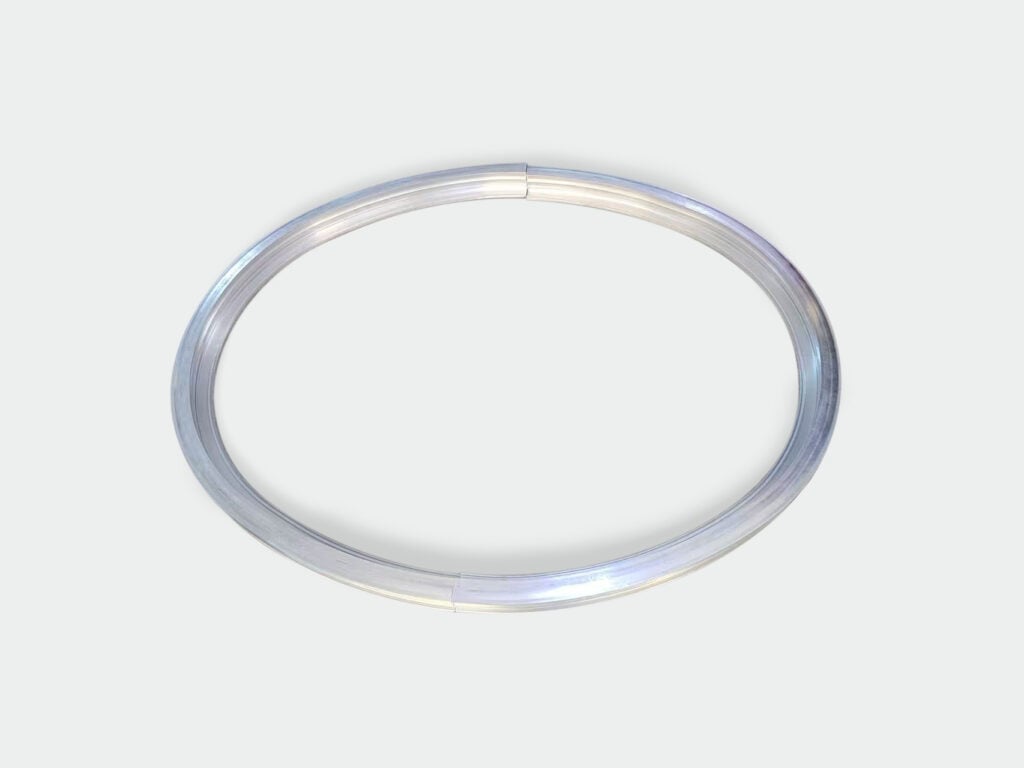

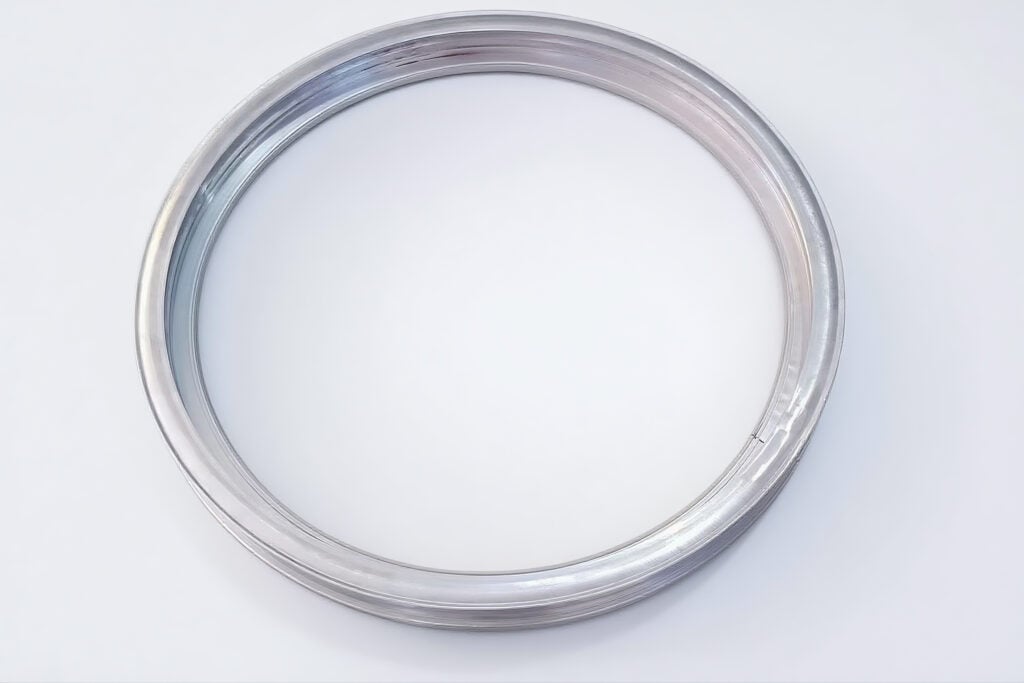

Las máquinas para el curvado de perfiles de aluminio BIT de la Serie PBA proporcionan soluciones de alta precisión para perfiles de ventanas, adaptándose con flexibilidad a las exigencias de diseño más diversas. Con los equipos PBA es posible fabricar ventanas de arco con curvatura interna, arcos góticos con radios de curvatura pequeños, así como ojos de buey (ventanas circulares y elípticas).

Por lo general, el curvado de los perfiles de aluminio se realiza antes de aplicar el recubrimiento de pintura para evitar arañazos y marcas en la superficie lacada o termoendurecida. Cabe destacar que BIT integra tecnologías de protección desde la fase de diseño de los utillajes, reduciendo al mínimo el riesgo de dañar la superficie de los perfiles ya lacados durante el proceso de curvado.

Observe el proceso de rolado de materiales para fachadas en el video a la derecha: el diseño innovador de los utillajes de BIT previene cualquier daño superficial durante la deformación.

Procesos de Curvado de Perfiles de Aluminio para Ventanas

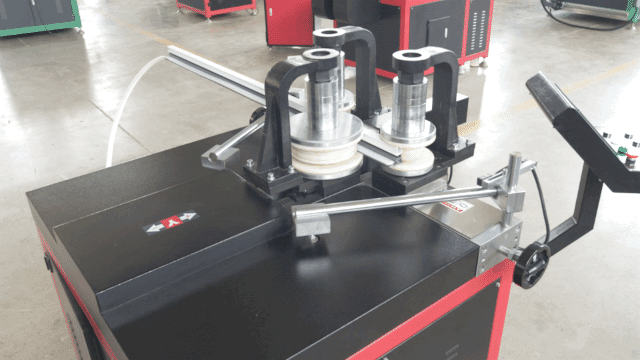

• Rolado / Curvado por Rollos (Roll Bending Process): El rolado conforma perfiles de aluminio para ventanas mediante una roladora multirrodillo a lo largo de un solo eje. Cuando la pieza se mantiene fija durante el proceso, el radio de curvatura queda determinado por la distancia entre los rodillos, su diámetro y la profundidad de penetración. Para obtener radios grandes, el perfil se desplaza de forma cíclica a través de la máquina, ajustando paulatinamente la distancia entre los rodillos superiores e inferiores hasta alcanzar el radio requerido. Para obtener más información sobre especificaciones técnicas, selección de utillajes y capacidades del equipo, visite nuestra sección dedicada al curvado de perfiles de aluminio con tres rodillos.
• Curvado por Estirado / Conformado por Estirado (Stretch Forming Process): En el curvado por estirado (también denominado conformación por flexión y tracción), el perfil se sujeta por ambos extremos y se somete a una tracción longitudinal durante la deformación. Bajo la acción combinada de los momentos flectores y la tracción longitudinal, el perfil de aluminio se prensa firmemente contra la matriz de curvado, adoptando la forma deseada. Este proceso de deformación suave reduce el riesgo de fisuras y arrugas en las zonas de doblez. El curvado por estirado proporciona un margen de conformación preciso, incrementa la exactitud de fabricación y reduce los costes de producción. Este método es ideal para la fabricación de piezas de grandes dimensiones, alta precisión y curvatura variable con radios de curvado relativamente grandes.

Nota: Al utilizar el método de curvado por estirado (stretch forming) para perfiles de aluminio para ventanas, los perfiles anodizados o con recubrimiento protector pueden someterse al proceso de doblado directamente después del tratamiento superficial. Dado que durante el curvado por estirado no existe desplazamiento relativo (fricción) entre el perfil y la matriz, la superficie del material se mantiene completamente intacta.

Protección del Recubrimiento en Polvo (Protects Powder-coated Surface)

El curvado de perfiles de aluminio para ventanas puede parecer un proceso sencillo; sin embargo, involucra numerosos matices tecnológicos. Además, existe un riesgo inherente de dañar la superficie de los perfiles que han sido recubiertos previamente. Para eliminar estos riesgos, es imprescindible adoptar medidas especiales de protección del acabado en polvo. El uso de utillajes e instrumental de alta calidad permite prevenir eficazmente cualquier tipo de daño superficial.

En el video a la derecha se muestran perfiles perfectamente curvados que conservan la integridad total de su recubrimiento en polvo tras el procesamiento. Aunque el curvado de perfiles pintados manteniendo radios pequeños con alta precisión representa un reto técnico considerable, las máquinas curvadoras de la Serie PBA son capaces de responder con éxito a prácticamente cualquier exigencia en el conformado de aluminio.

Cinco Requisitos Clave Antes de Realizar el Curvado de Perfiles de Aluminio

• Longitud del Material:
  Prepare el material considerando una longitud total igual a la longitud efectiva del arco más un margen tecnológico (margen de sujeción). La longitud del margen tecnológico equivale a 2,1 veces el ancho de deformación (t), donde t = R_outer – R_inner.
  De este modo, la fórmula de cálculo es:
  Longitud de la pieza = Longitud efectiva del arco + 2,1 × t
  Para optimizar el uso del material, se recomienda realizar el corte y la optimización de la longitud según los requerimientos reales del proyecto.
• Cantidad de Material:
  Al realizar el curvado de perfiles de aluminio para ventanas, prepare de 1 a 2 perfiles tecnológicos adicionales por encima del volumen requerido para cada sección, radio y longitud de arco para la puesta a punto de los utillajes.
  Nota: Esta cantidad no incluye posibles pérdidas por transporte, mecanizado o montaje.
• Longitud Efectiva del Arco:
  Por lo general, la longitud efectiva del arco en el curvado de perfiles para ventanas no debe superar los 180 grados (cuando se utiliza el método de curvado por estirado).
• Estado de Dureza (Estado de Suministro):
  Seleccione el estado T5 si el alargamiento relativo del aluminio cumple con las exigencias de deformación (δ ≤ 10%), respetando la elongación mínima requerida por los estándares nacionales (δ ≥ 8%).

  Fórmula de deformación por curvado:
  Deformación (δ) = (Ancho de Deformación ÷ Radio Interior) × 100%

  Donde:
  • Ancho de deformación (t): Radio Exterior - Radio Interior
  • Radio Interior (R_inner): Radio en la cara interna de la curva.
  • Radio Exterior (R_outer): Radio en la cara externa de la curva.

  Si la deformación calculada supera el límite permitido para el estado T5, se debe seleccionar un estado de tratamiento térmico más blando (entre T0 y T4) antes del proceso de doblado.
• Tratamiento Superficial:
  Al curvar perfiles de aluminio para ventanas, el anodizado o la aplicación de recubrimientos protectores generalmente se realiza después del proceso de doblado. El alargamiento relativo del recubrimiento supera considerablemente el del propio perfil, lo que reduce el riesgo de daños en la superficie.

---

Lectura Adicional: Ventanas de Aluminio en Arco y de Radio Continuo

Las ventajas de las ventanas de aluminio curvadas incluyen un diseño único, funcionalidad mejorada y facilidad de instalación. Maximizan la entrada de luz natural, reducen el consumo energético y mejoran la estética arquitectónica del edificio. Las máquinas curvadoras para perfiles de aluminio de la Serie PBA admiten el doblado de diversos tipos de sistemas de ventanas, realizan el curvado axial de perfiles con rotura de puente térmico (RPT) y procesan cualquier dimensión de extrusión para satisfacer las exigencias de radio más complejas.

• Curvado Axial de Perfiles con Rotura de Puente Térmico: Garantiza la resistencia y estabilidad del material durante el procesamiento.
• Curvado de Cualquier Dimensión de Perfil para Ventanas: Capaz de procesar diversos tamaños de sección para materializar cualquier concepto de diseño.
• Múltiples Opciones de Radios: Compatible con soluciones arquitectónicas versátiles adaptadas a diferentes estilos de edificación.
• Curvado de Perfiles Fachada y Especiales: Procesa formas geométricas complejas con alta precisión, realzando la expresividad estética del edificio.
