Curvado de Perfiles de Aluminio de Extrusión para Iluminación LED

Curvado CNC de Alta Precisión: Procesamiento mediante máquinas curvadoras de rodillos CNC que aplican conformado tridimensional en frío, garantizando radios continuos sin arrugas ni colapso de las ranuras del difusor.

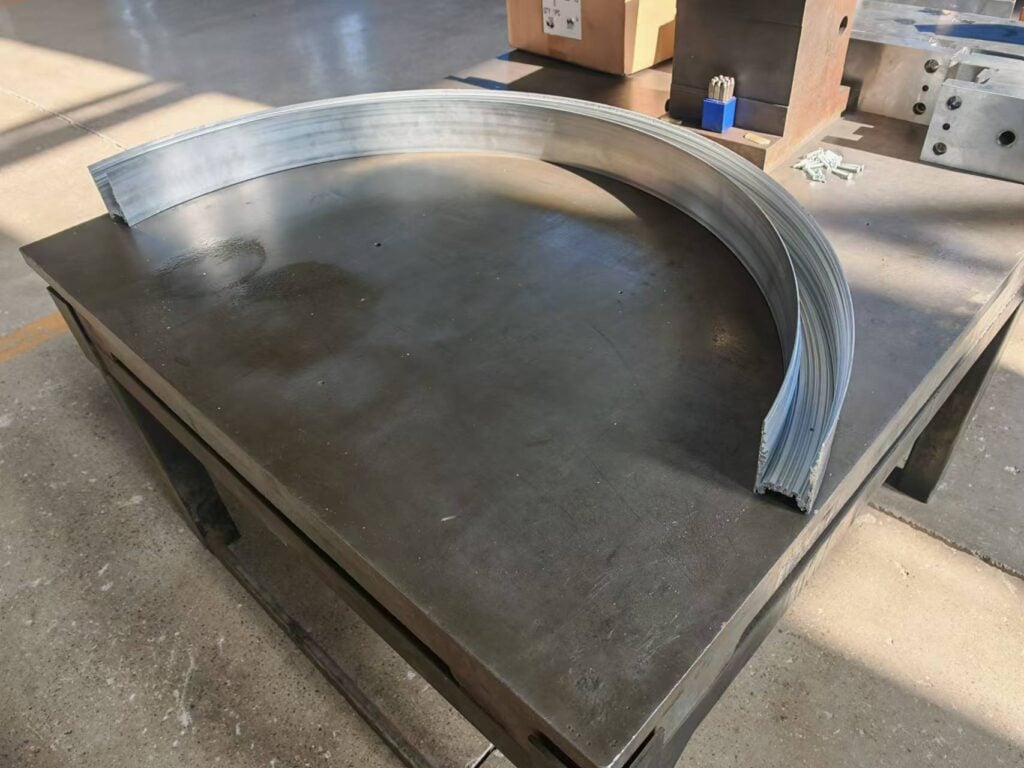

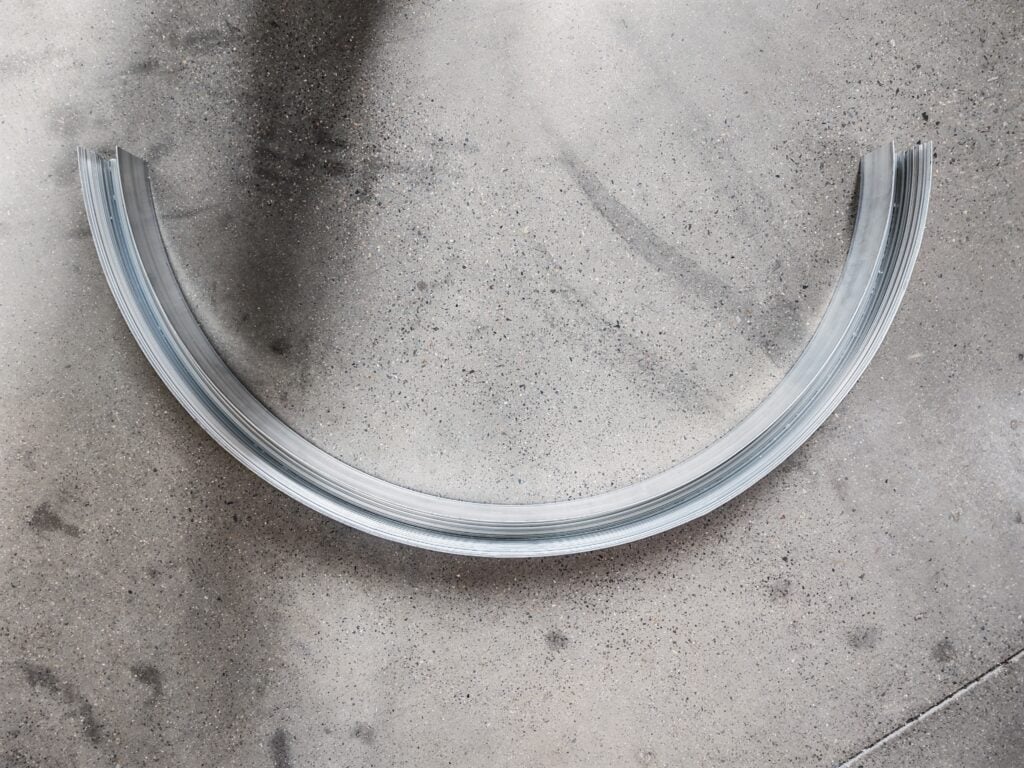

Preservación del Canal del Difusor: Uso de mandriles flexibles de polímero durante el curvado para mantener la tolerancia exacta del canal interior, asegurando el encaje perfecto a presión de las micas y la cinta LED.
Radio Mínimo sin Deformación: Capacidad de doblado en plano (easy way) o en canto (hard way) adaptada a aleaciones de aluminio estructurales (como 6063-T5), evitando fisuras en la superficie anodiada o pintada.

Proceso de Curvado de Perfiles de Aluminio para Iluminación LED

En el sector de la iluminación LED, la precisión, el diseño y la funcionalidad avanzan de la mano. BIT no solo suministra máquinas dobladoras de perfiles de aluminio para LED de alto rendimiento orientadas a la conformación de extrusiones de iluminación, sino que también proporciona un diseño avanzado de utillaje y soporte técnico especializado para operaciones complejas de curvado de perfiles de aluminio para LED y torsión.

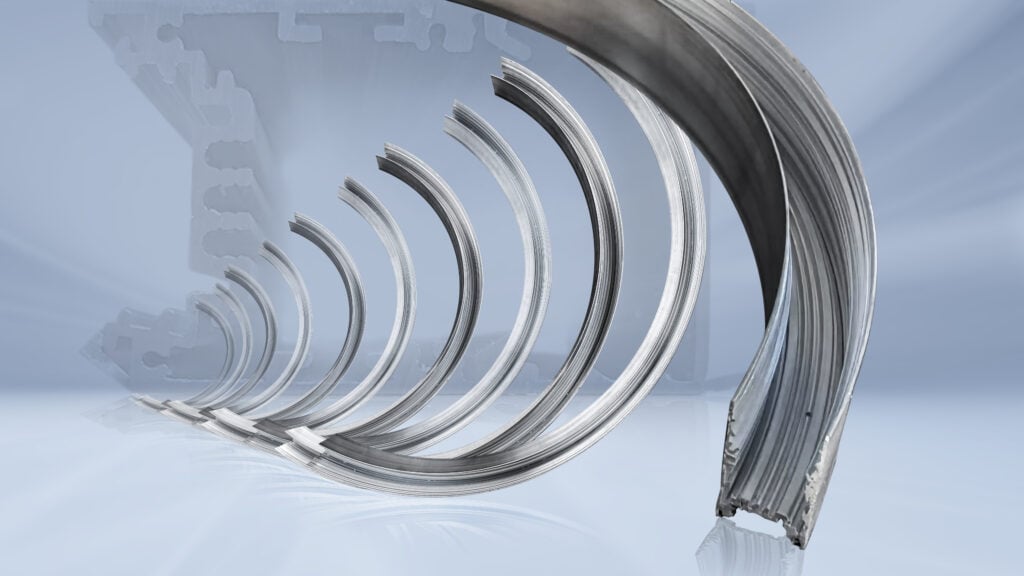

Acerca de los Perfiles de Aluminio Curvados para LED

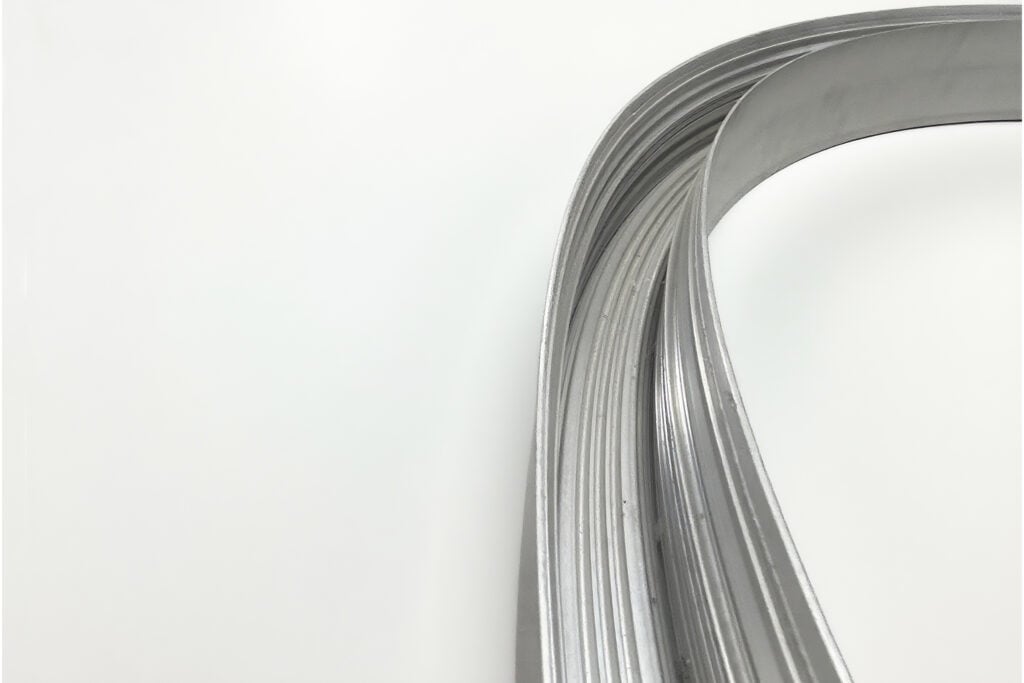

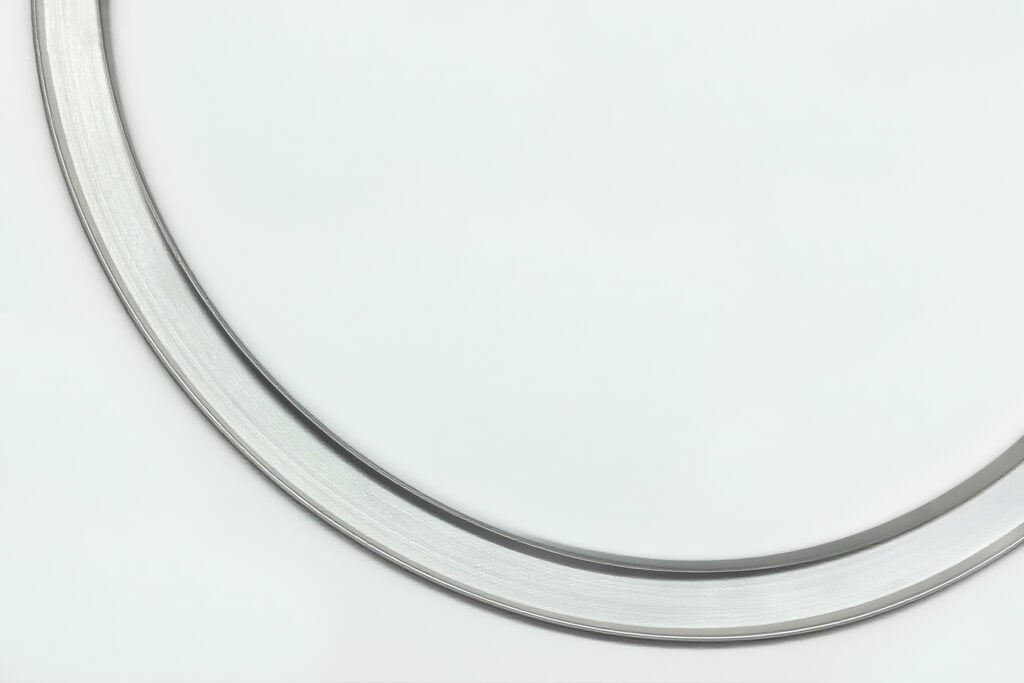

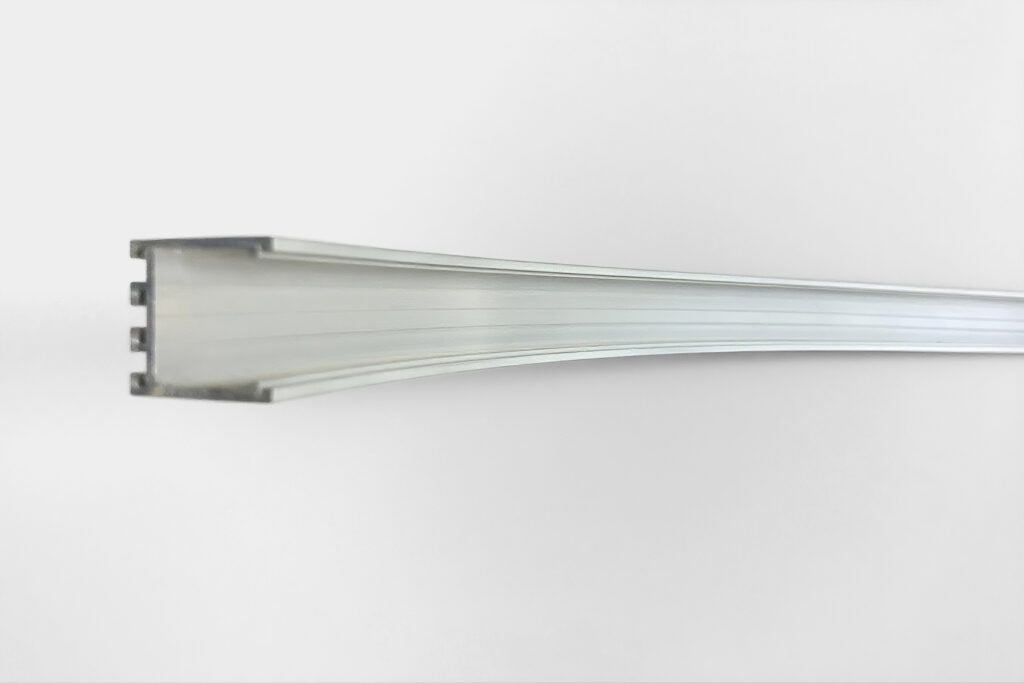

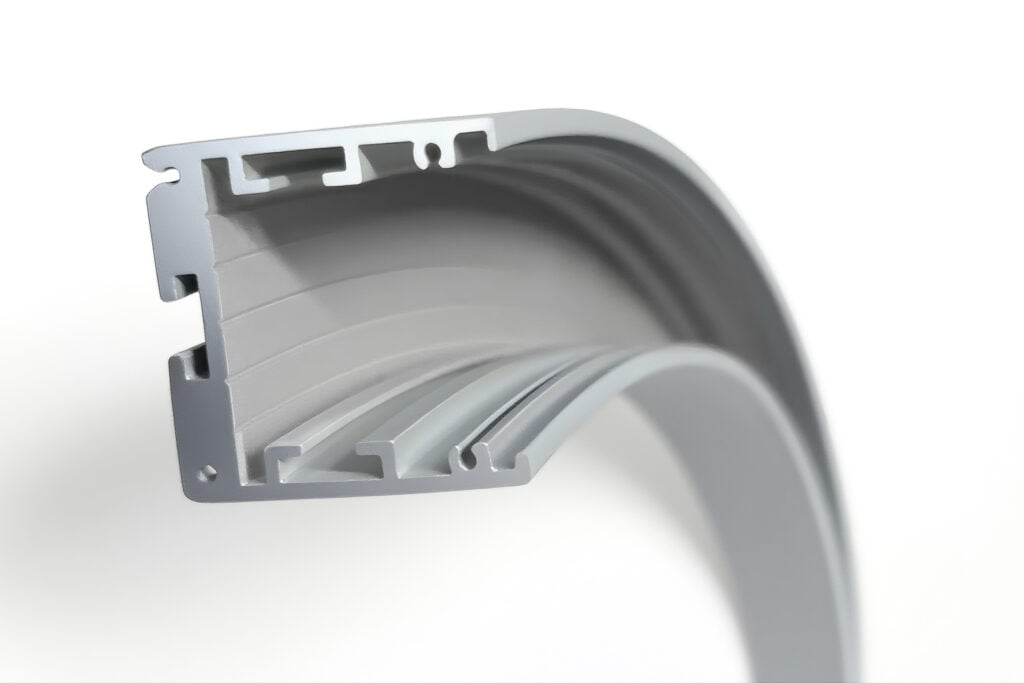

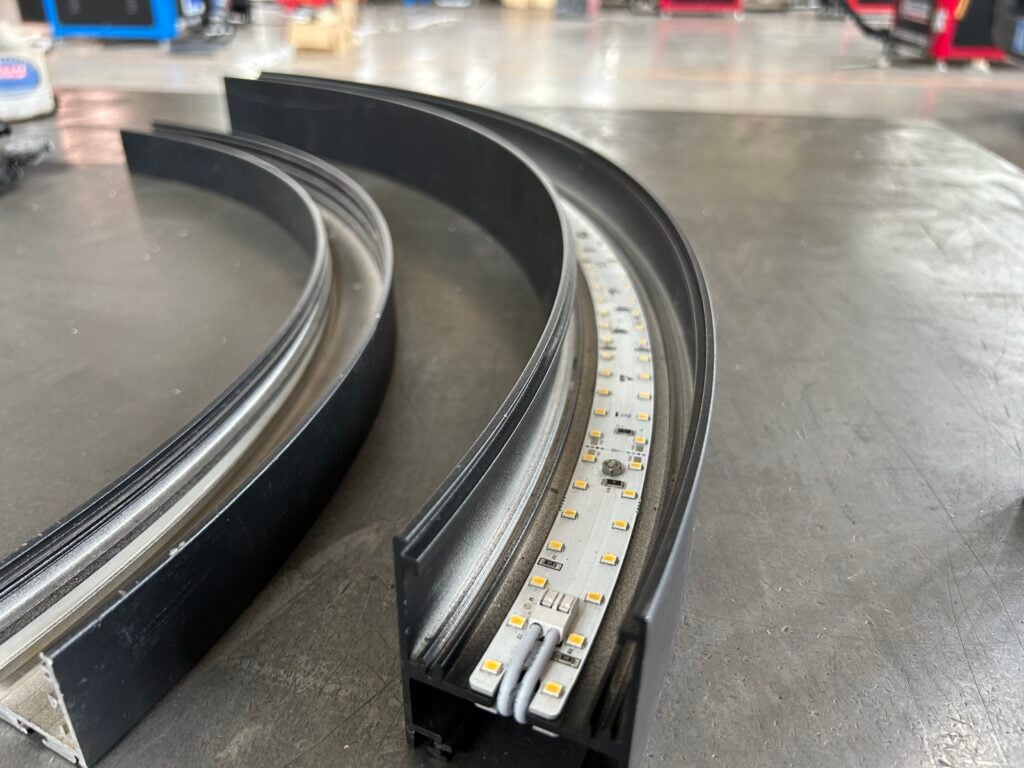

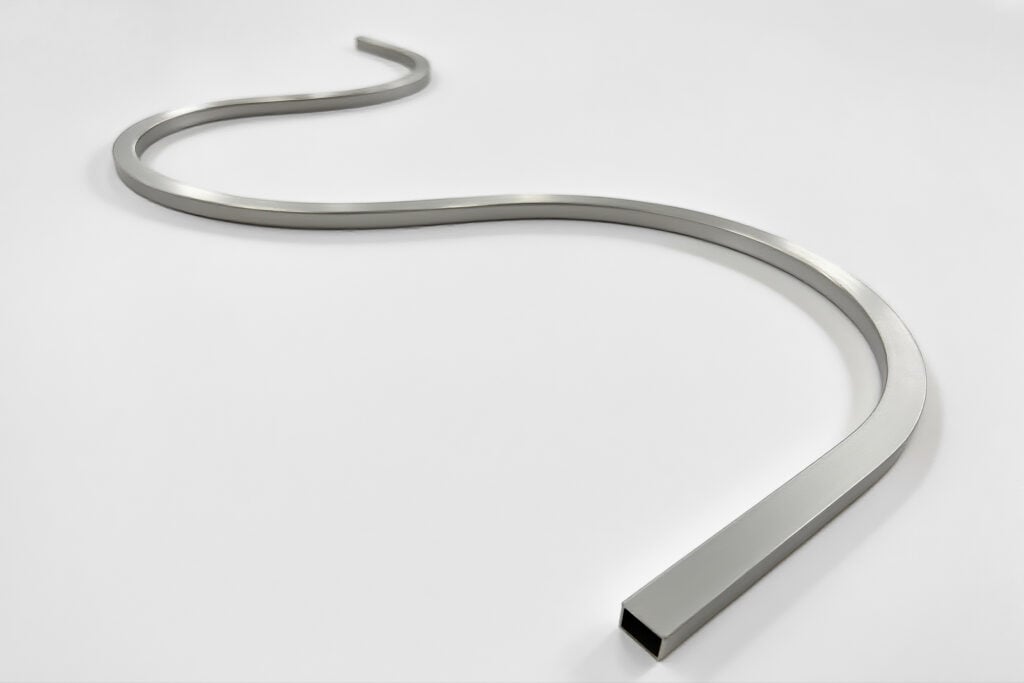

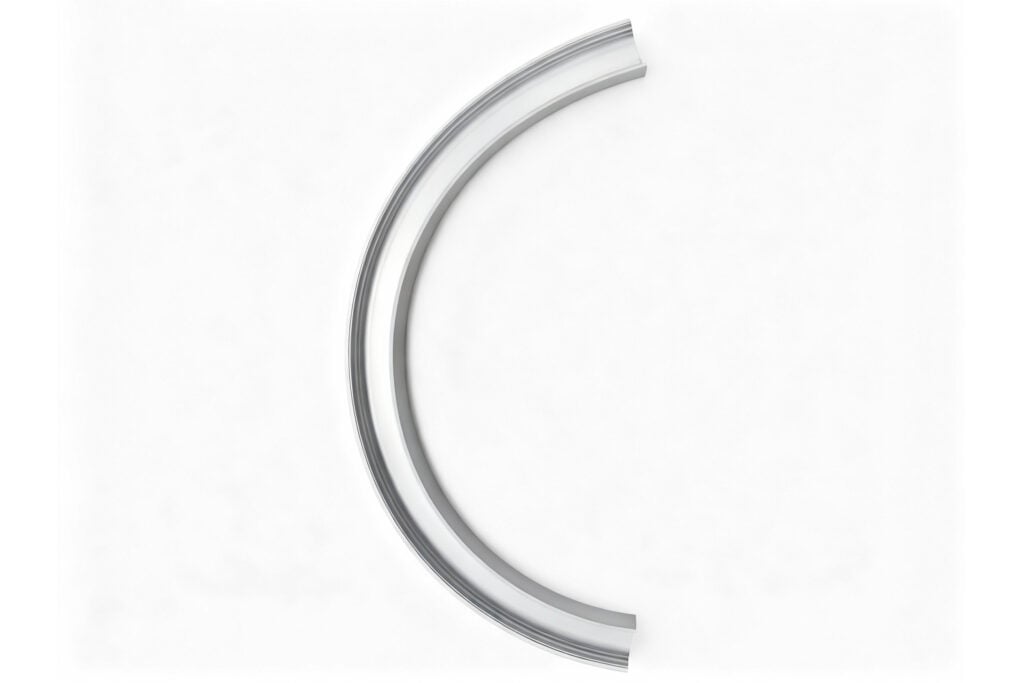

Los perfiles curvados para LED han sido concebidos para proteger y realzar las tiras LED, manteniendo una estética limpia y sofisticada. Su geometría curva continua ofrece un acabado suave y sin uniones visibles, siendo la solución ideal para proyectos arquitectónicos que exigen un toque de iluminación refinado.

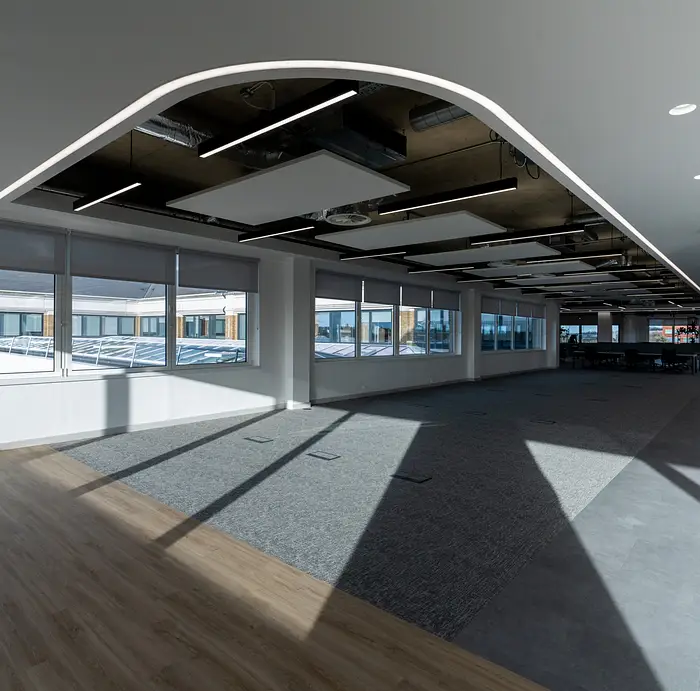

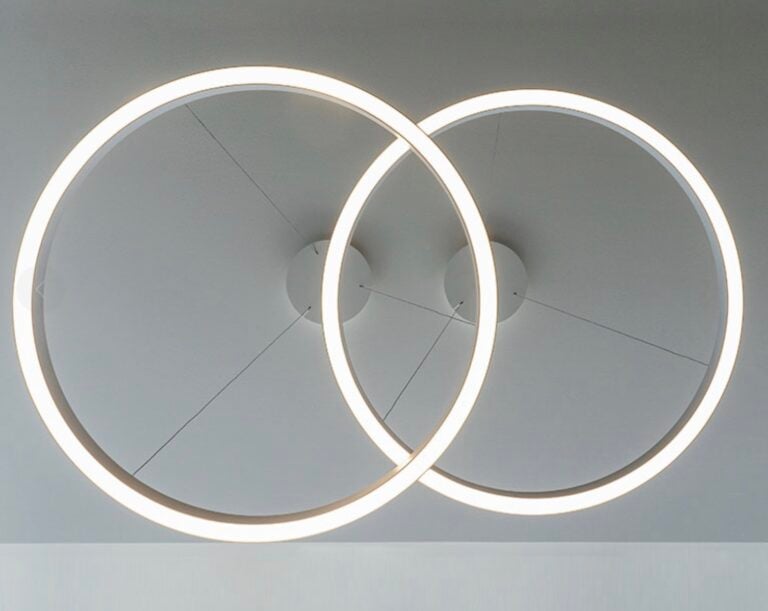

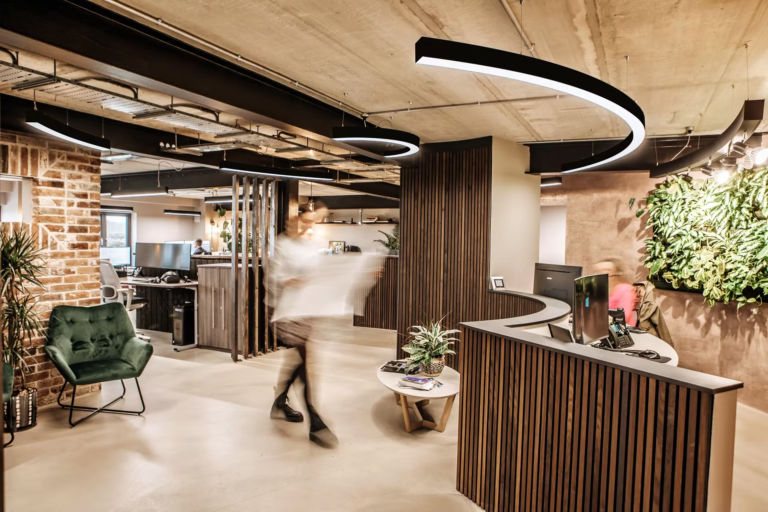

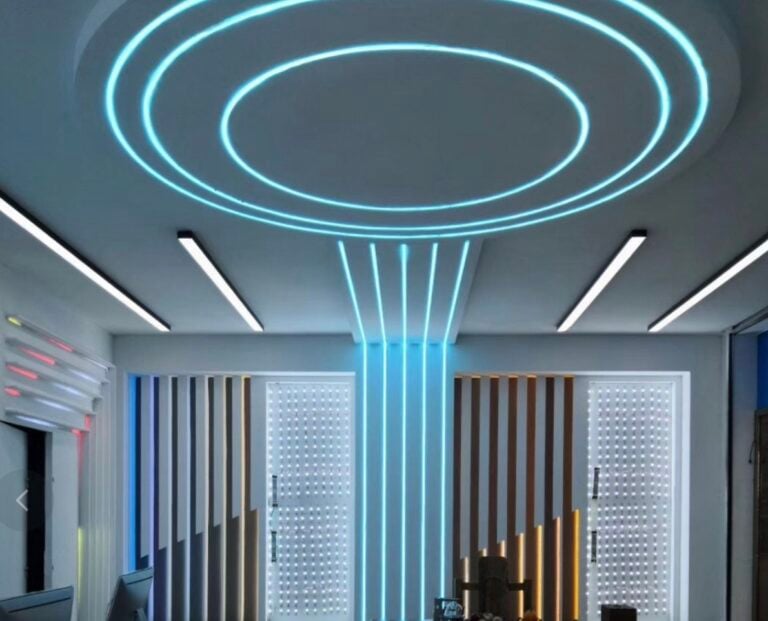

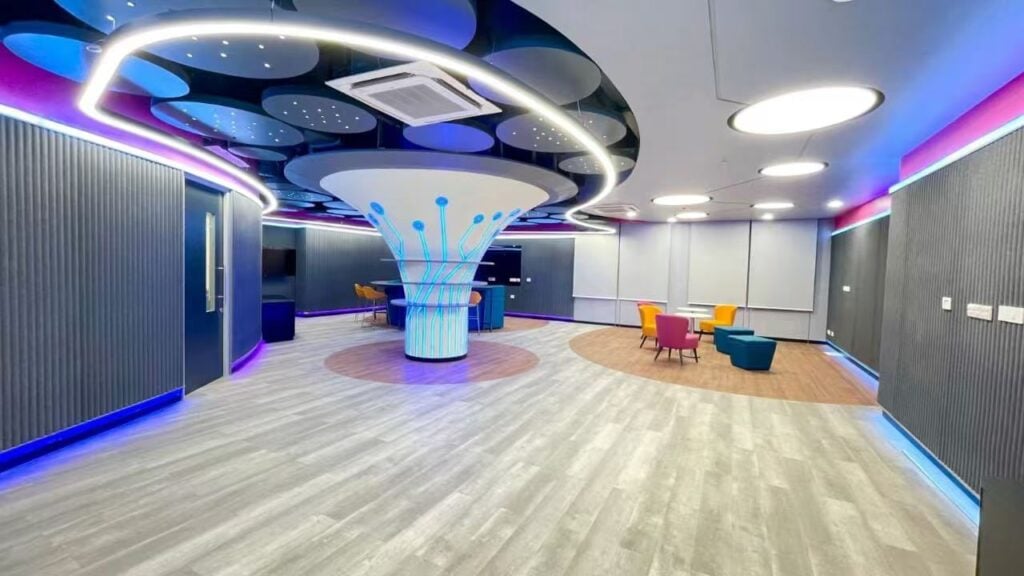

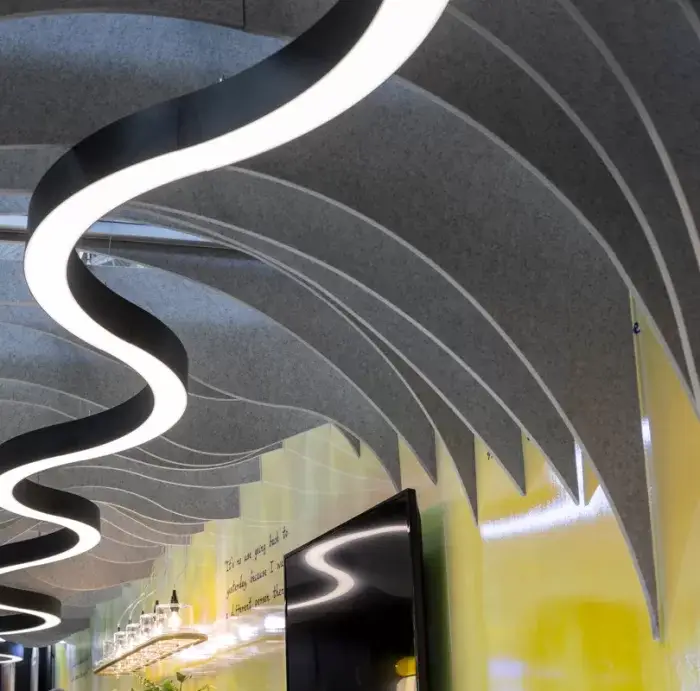

Son el componente idóneo para ejecutar diseños conceptuales avanzados, tales como foseados de luz (cove lighting), líneas en arco y composiciones en forma de S.

Asimismo, estos perfiles de aluminio optimizan la disipación térmica, prolongando la vida útil de los módulos LED. Resultan idóneos tanto para aplicaciones de interior como de exterior, abriendo infinitas posibilidades en el diseño de soluciones lumínicas creativas.

Proceso de Curvado

El proceso de curvado de perfiles de aluminio para LED permite personalizar la geometría de la luminaria en función de los requerimientos específicos de cada proyecto. Esto capacita a los fabricantes para desarrollar formas a medida que se integran a la perfección en el estilo arquitectónico de fachadas e interiores. El doblado de perfiles de aluminio no solo eleva la estética, sino que optimiza la funcionalidad al dirigir el flujo luminoso exactamente hacia donde se requiere.

Según las especificaciones del modelo, la extrusión de aluminio puede curvarse hacia abajo, hacia el interior, hacia el exterior o en múltiples planos tridimensionales. Adicionalmente, ciertos perfiles admiten procesos de torsión (las máquinas de curvado de perfiles de aluminio CNC de la serie PBA pueden equiparse con un dispositivo de torsión personalizado), multiplicando las opciones de diseño.

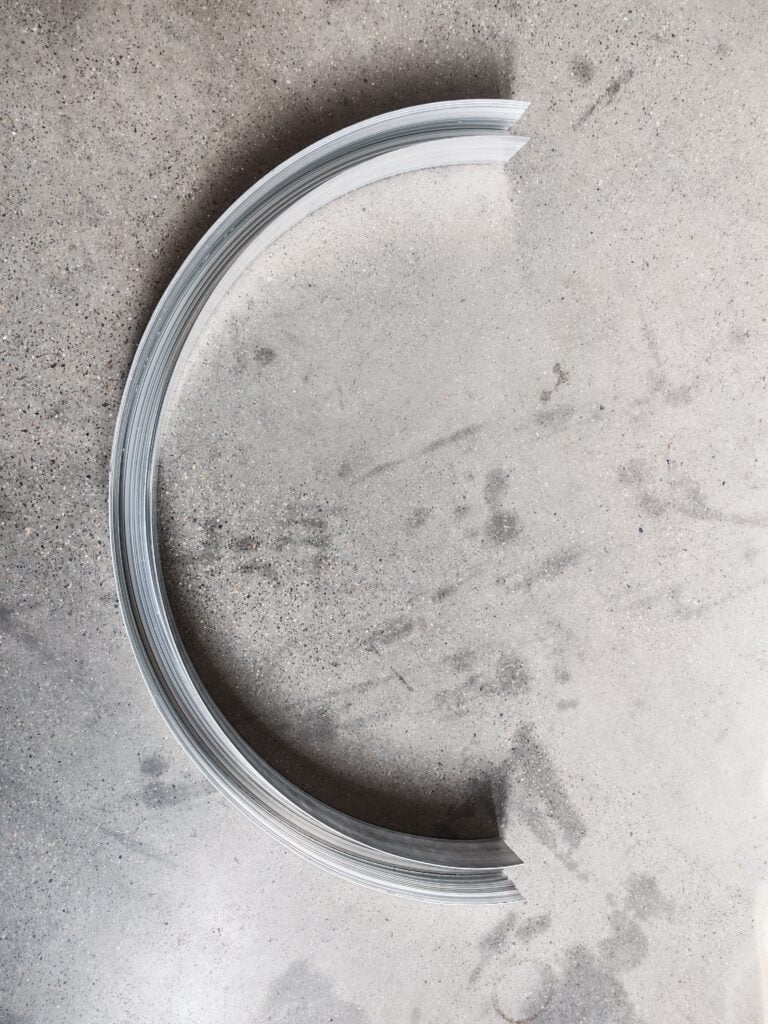

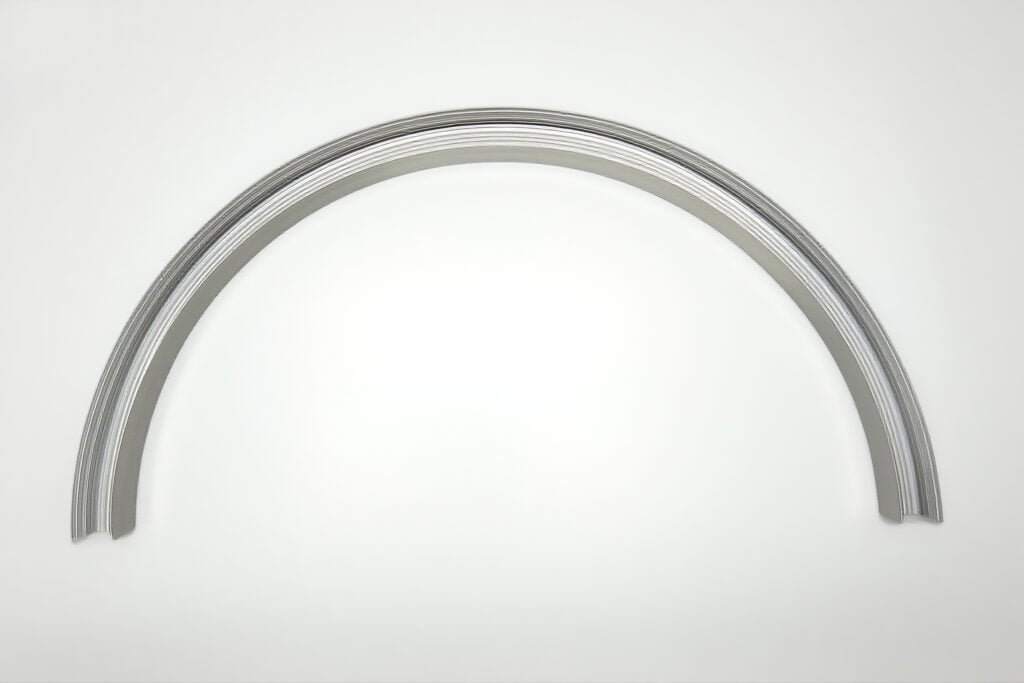

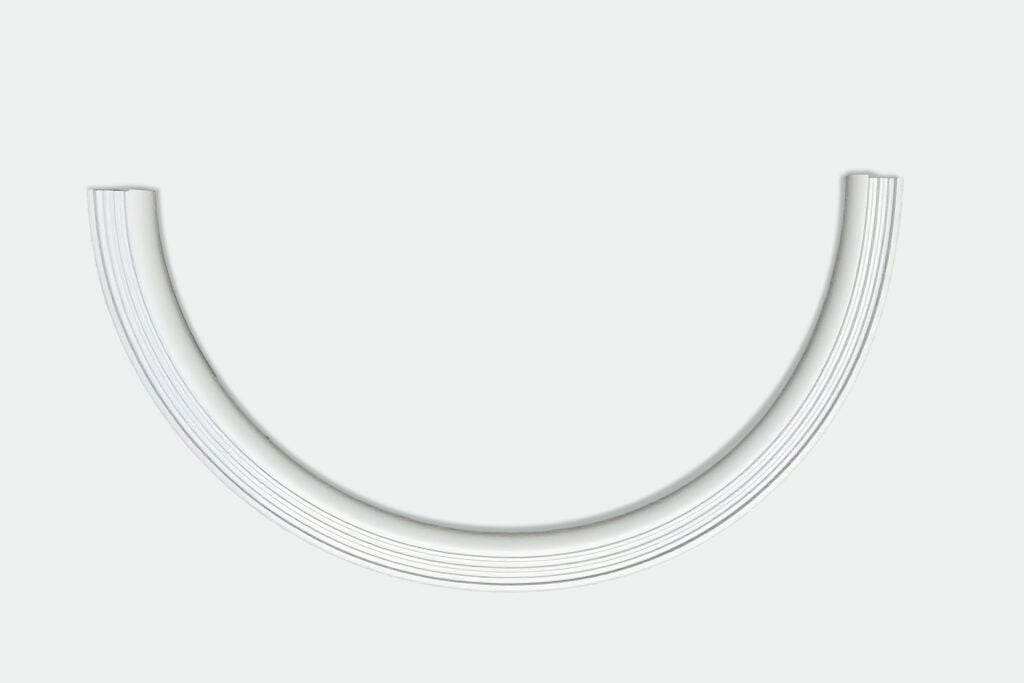

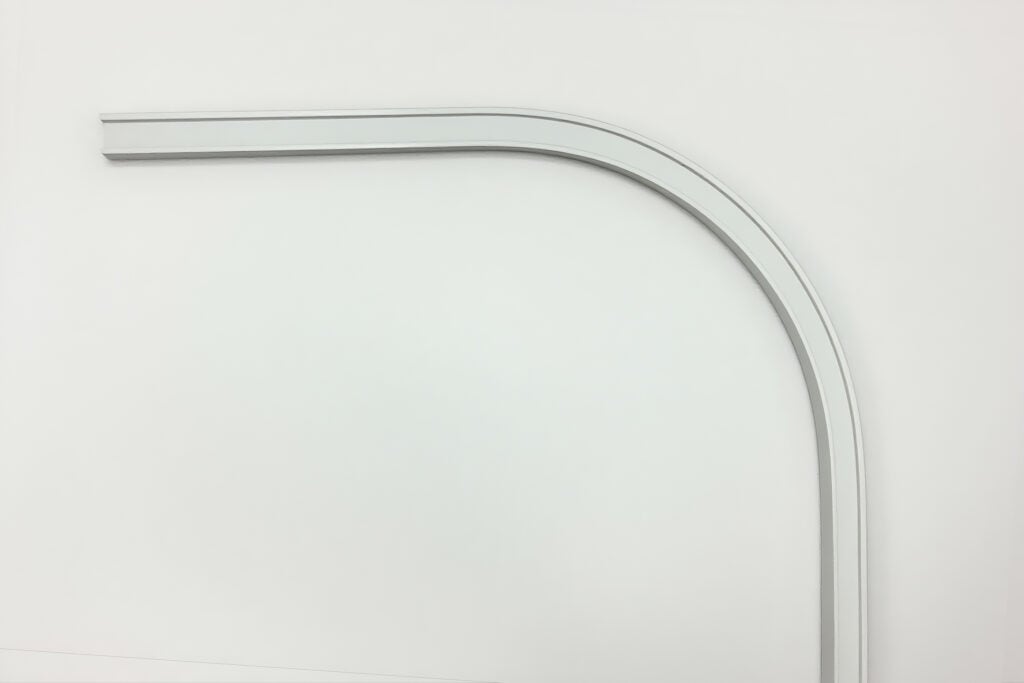

• Difusor hacia abajo (Curvado axial X-X): Configuración desarrollada para el curvado de perfiles de aluminio con la cara del difusor orientada hacia abajo. Es el método idóneo cuando se busca proyectar una iluminación tenue y elegante sobre techos o paramentos verticales.

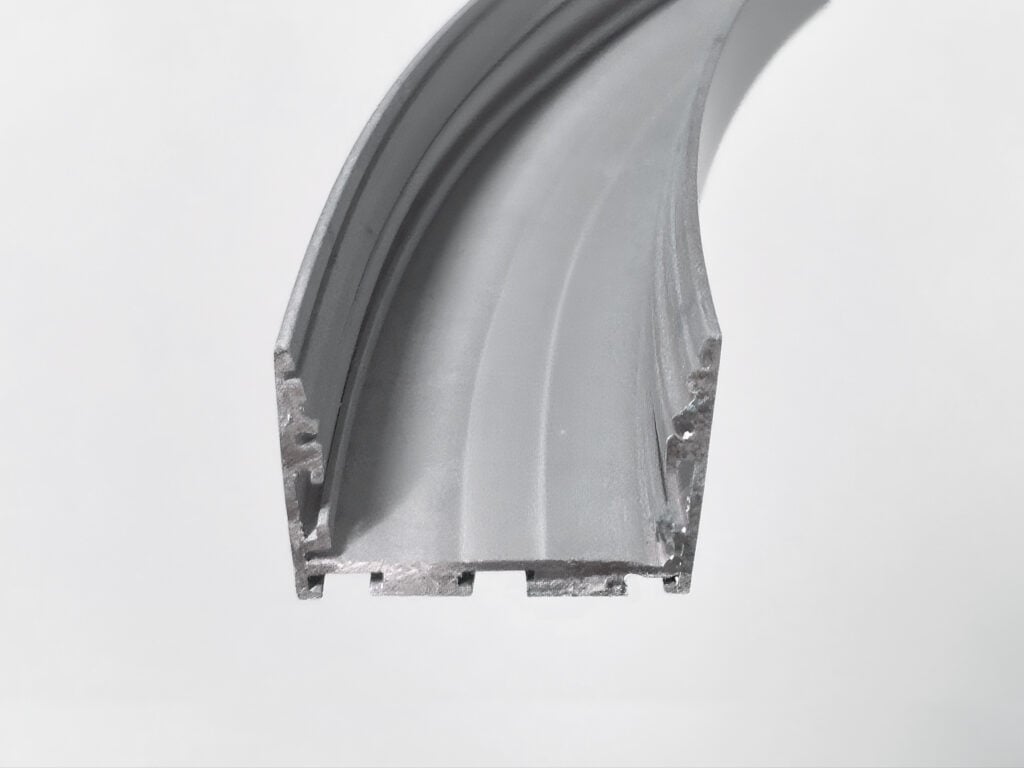

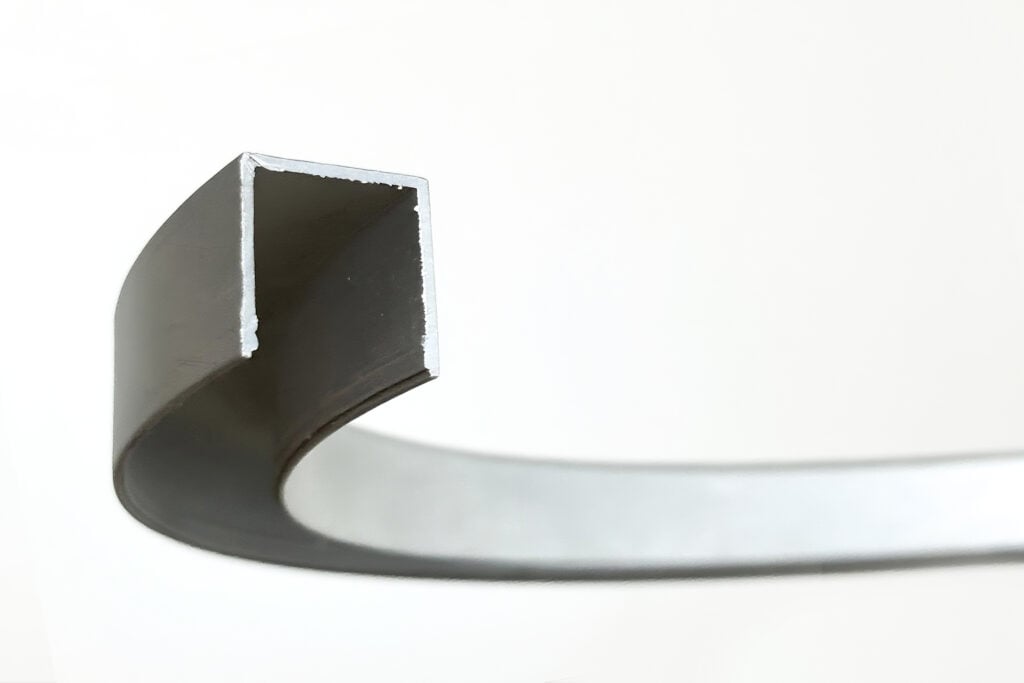

• Difusor hacia el interior o exterior (Curvado axial Y-Y): Ejecución donde el curvado de perfiles de aluminio se realiza hacia el interior o exterior de la curva. El curvado hacia el interior se emplea habitualmente para lograr la difusión concentrada de la luz, mientras que el curvado hacia el exterior permite crear composiciones espaciales dinámicas.

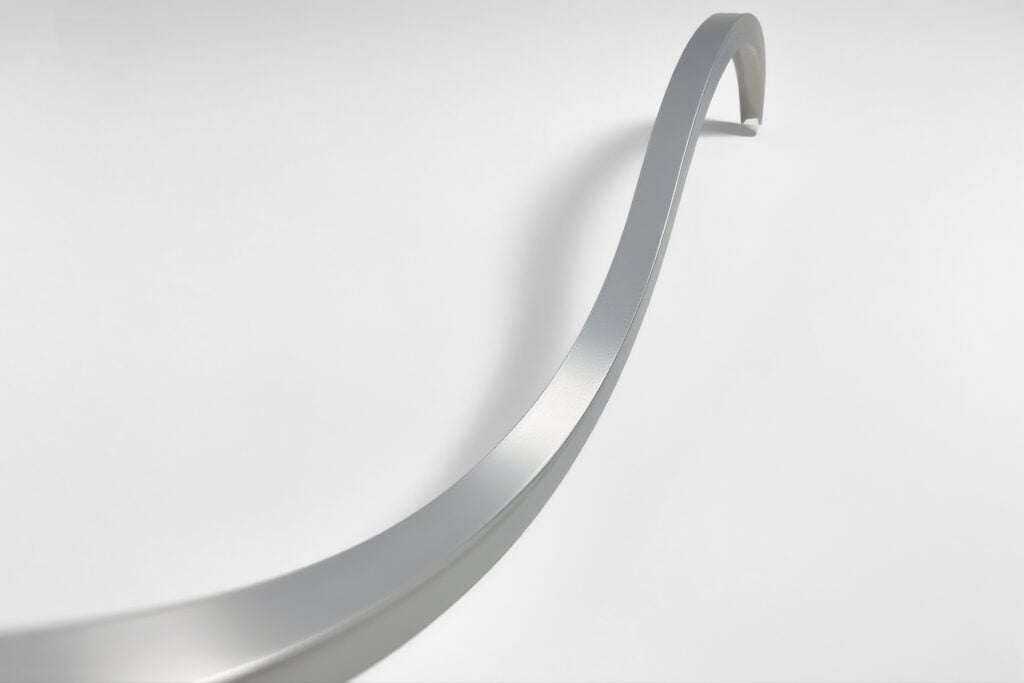

• Perfiles curvados y torsionados en múltiples direcciones (Eje T / Torsión o curvado fuera de eje): Proyectos especiales requieren que los perfiles se curven e incluso se torsionen en múltiples planos (como los modelos PIKO-ZM o GIZA-DUO-LL). En estos casos, la roladora de perfiles de aluminio aplica operaciones combinadas de flexión y torsión en cualquier dirección (generando espirales o helicoides) para la fabricación de luminarias exclusivas.

Radio Mínimo de Curvado (Detalles Técnicos Críticos)

Cada variante del proceso de curvado de perfiles de aluminio para LED o torsión presenta un radio mínimo de curvado estrictamente definido por la geometría de la sección y el estado térmico de la aleación.

Radio Mínimo de Curvado para Perfiles LED de Aluminio (Detalles Clave)

En el proceso de rolado y curvado por estirado de perfiles de aluminio para LED, el radio mínimo de curvado (R_min) representa el límite físico que determina si una pieza puede conformarse con éxito o si fallará por deformación. A continuación, se detallan los aspectos clave según cada modo de deformación y proceso de curvado:

1. Curvado sobre el Eje Fuerte (Strong-Axis Bending / Easy-Way Direction)

Se refiere al curvado alrededor del eje de mayor momento de inercia de la sección (normalmente con la abertura del canal orientada hacia el centro o hacia el exterior de la curvatura).

• Principales modos de falla: Pandeo o arrugado en la ala comprimida interna, adelgazamiento o grietas en la pared traccionada externa, y colapso o apertura del canal en «U».
• Detalles del radio de control:
  • Sin puente tecnológico ni alma auxiliar: R_min ≥15 a 20 * H(donde H es la altura de la sección).
  • Con relleno o puente tecnológico: El R_min puede reducirse a 8 a * 12 H.
• Recomendaciones de proceso: Debido a la gran altura de la sección, las tensiones de tracción externas son elevadas. Se recomienda utilizar aluminio en estado T4 o T5 (como el 6063-T5) y añadir un puente de conexión temporal (Temporary Web) para dar soporte a las paredes laterales.

2. Curvado sobre el Eje Débil (Weak-Axis Bending / Hard-Way Direction)

Corresponde al curvado alrededor del eje de menor momento de inercia (curvado lateral o plano, donde la abertura del canal queda en el lateral del plano de curvatura).

• Principales modos de falla: Torsión de la sección (Twisting), alabeo de las paredes laterales y deformación por aplastamiento hacia el interior o exterior del canal profundo.
• Detalles del radio de control:
  • Radio límite: Por lo general, R_min ≥ 15 * B (donde B es el ancho de la sección).
  • Perfiles con canal profundo o alta relación pared-altura: Si la profundidad del canal supera su ancho, las paredes laterales tienden a inclinarse hacia adentro; en este caso, el R_min debe ampliarse a más de 20* B.
• Recomendaciones de proceso: Es indispensable utilizar matrices o utiles de nailon/acero de alta precisión insertados en el canal, ejecutando el rolado mediante pasadas progresivas de pequeña deformación.

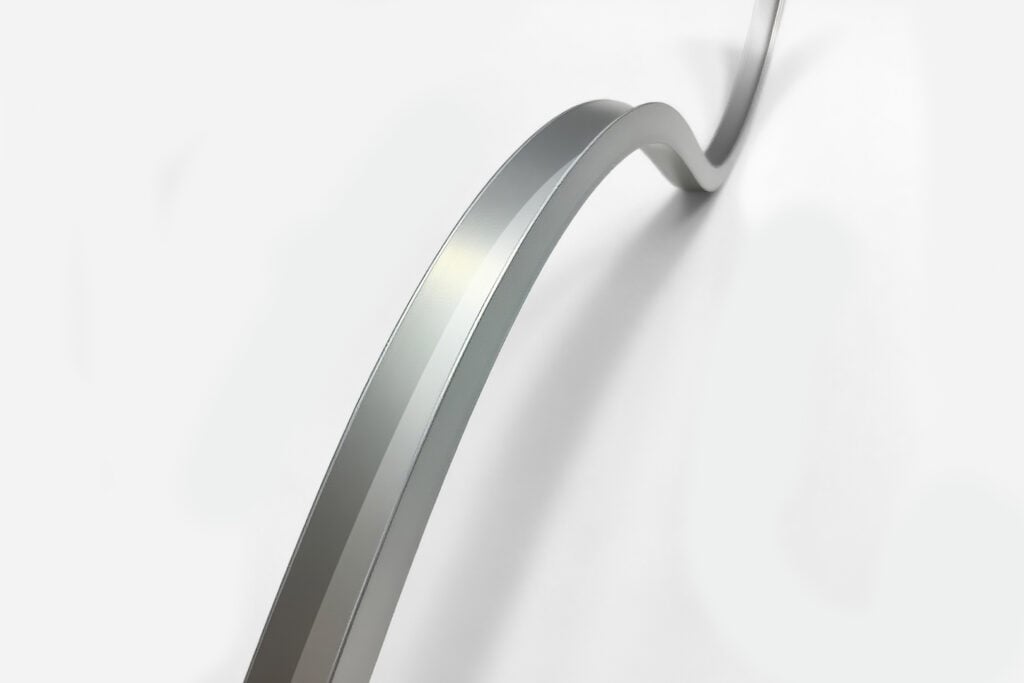

3. Curvado Tridimensional 3D y Torsión (3D Bending & Twisting)

El perfil se somete a curvado continuo acompañado de torsión axial o curvaturas espaciales complejas (como formas en S o arcos helicoidales).

• Principales modos de falla: Concentración de tensiones compuestas que causan agrietamiento, distorsión/ovalización de la sección y recuperación elástica (springback) incontrolable.
• Detalles del radio de control:
  • Radio de curvado-torsión combinado: Se recomienda R_min ≥ 20 a 25 * D_eq(donde D_eq es el diámetro del círculo circunscrito equivalente de la sección).
  • Paso y ángulo de torsión: El ángulo de torsión por metro debe mantenerse dentro de los 15° a 30° para evitar que excesivas tensiones de cortante dañen los límites de grano del material.
• Recomendaciones de proceso: Se aplica principalmente en dobladoras CNC multieje, donde se debe predecir la recuperación elástica mediante software antes de conformar para corregir la trayectoria 3D.

4. Factores Geométricos y de Material que Afectan el Radio Mínimo de Curvado

Factor de Impacto	Efecto sobre el Rmin​	Descripción Detallada
Estado de la Aleación (Temper)	T4 < T5 < T6	El estado T4 ofrece la mayor plasticidad y el menor radio de curvado; el T5 equilibra resistencia y conformabilidad (ideal para perfiles LED); el T6 es frágil y propenso a grietas, requiriendo recocido previo si se busca un radio pequeño.
Espesor Relativo ($t/H$)	A menor espesor, mayor $R_{\min}$	Las paredes muy delgadas ($t < 1.0\text{ mm}$) tienen baja resistencia al pandeo local, por lo que el radio debe aumentarse para evitar arrugas en la zona de compresión.
Sección Abierta vs. Cerrada	Sección Cerrada < Sección Abierta	Los tubos cerrados generan un flujo de cizallamiento continuo con alta resistencia a la distorsión. Los perfiles en «U» abiertos carecen de restricción y requieren un radio mayor o puentes tecnológicos auxiliares.

5. Métodos de Ingeniería para Superar el Límite del R_min

Si el diseño requiere un radio de curvado inferior al límite teórico R_min, se pueden emplear las siguientes soluciones técnicas:

1. Incorporación de Puentes Tecnológicos (Bridge/Tie Bar): Extruir un puente de unión temporal en la abertura del canal en «U» que se fresa tras el conformar. Esto permite reducir el R_min entre un 25% y un 40%.
2. Relleno con Mandriles Flexibles o Deslizadores de Nailon: Insertar tiras de poliuretano o bloques articulados de nailon dentro del canal para sostener las paredes internas.
3. Tratamiento Térmico de Recocido (Preconformado en Estado O / T4): Curvar el material en un estado blando hasta alcanzar el radio objetivo y, posteriormente, aplicar un envejecimiento artificial (T5/T6) para recuperar la resistencia mecánica.

Al planificar la fabricación de sistemas de iluminación LED, el primer análisis de ingeniería consiste en identificar qué características de diseño facilitan el doblado de perfiles de aluminio.

Si el diseño de la extrusión de aluminio ya está congelado y no puede modificarse, ¿qué recursos técnicos permiten optimizar su conformabilidad?

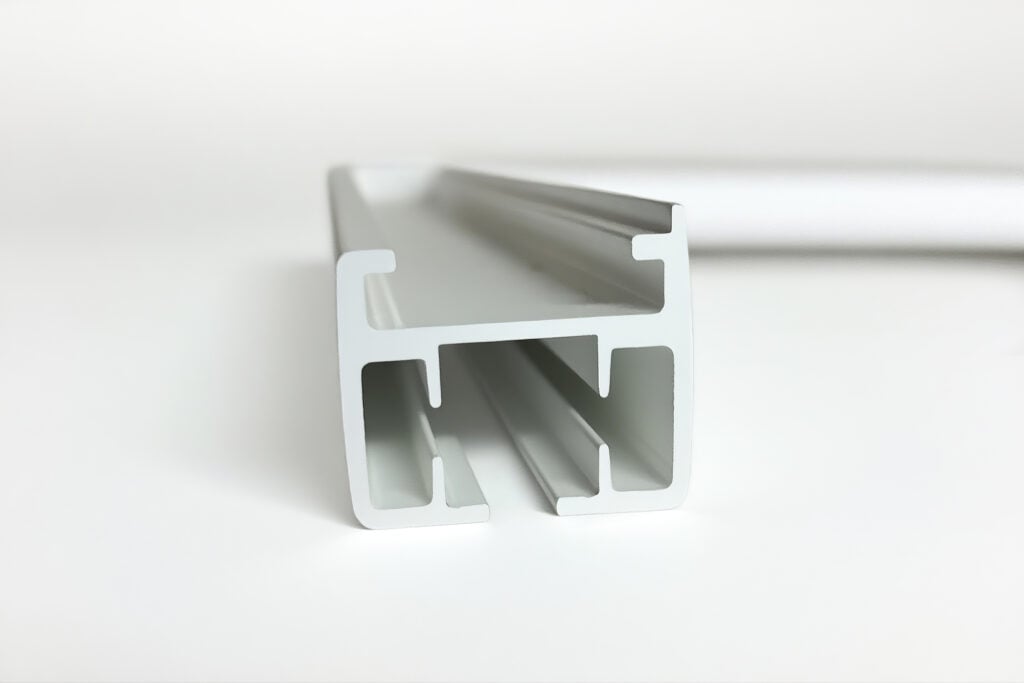

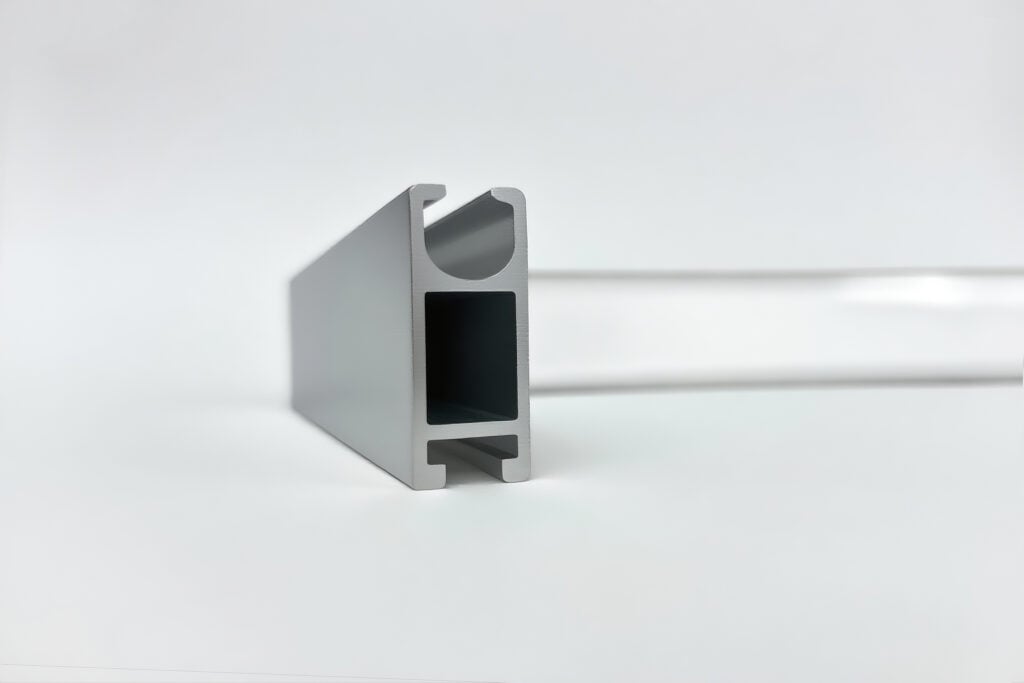

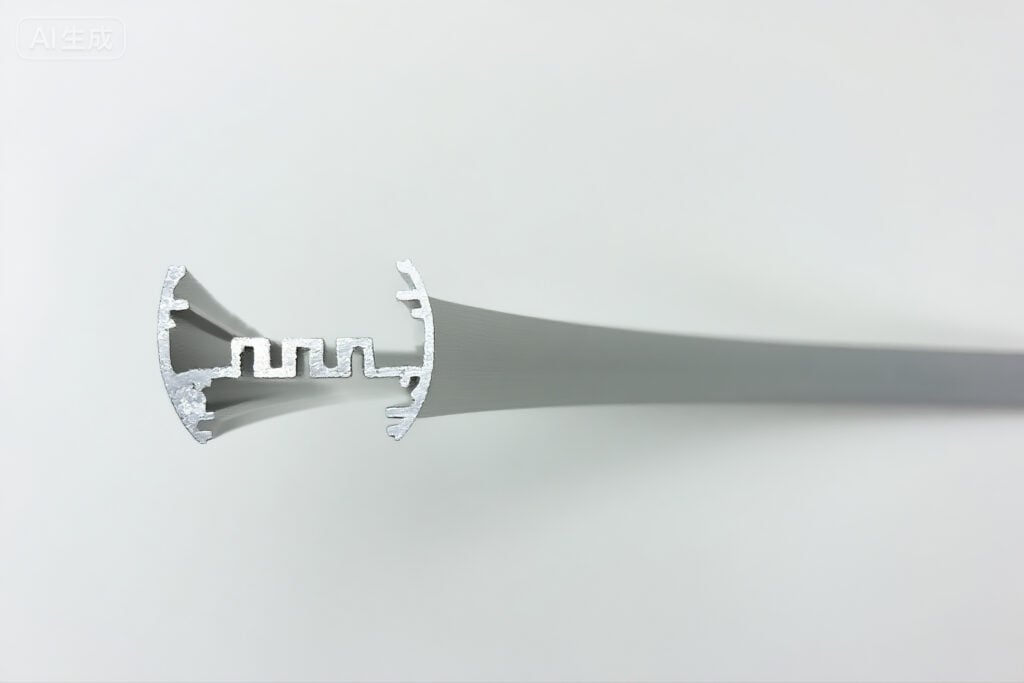

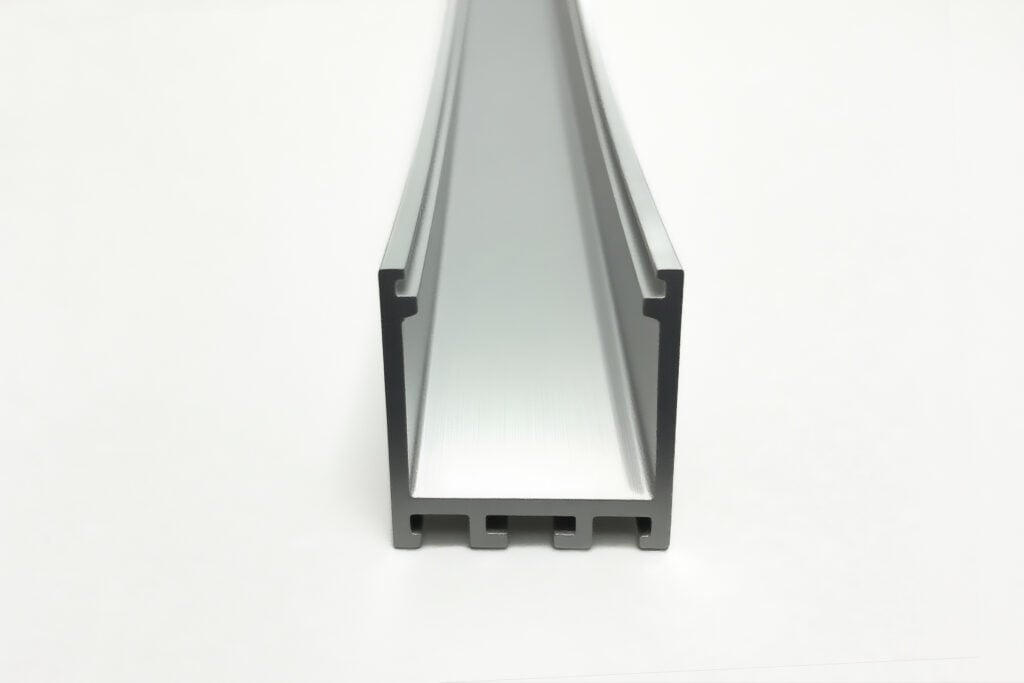

Al igual que otros tipos de curvado de perfiles de aluminio, las extrusiones para LED suelen presentar una sección transversal en canal de «U» altamente asimétrica. Esta asimetría genera elevadas fuerzas de torsión durante la deformación en frío, provocando que las paredes laterales tiendan a colapsar o virar hacia la línea central del canal.

Modificación Estructural para Mejorar la Conformabilidad

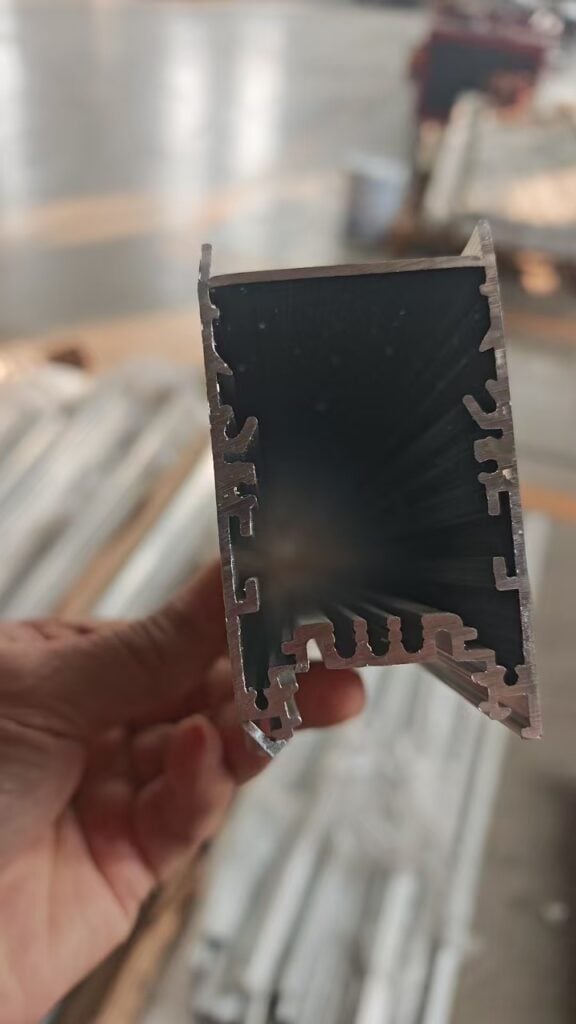

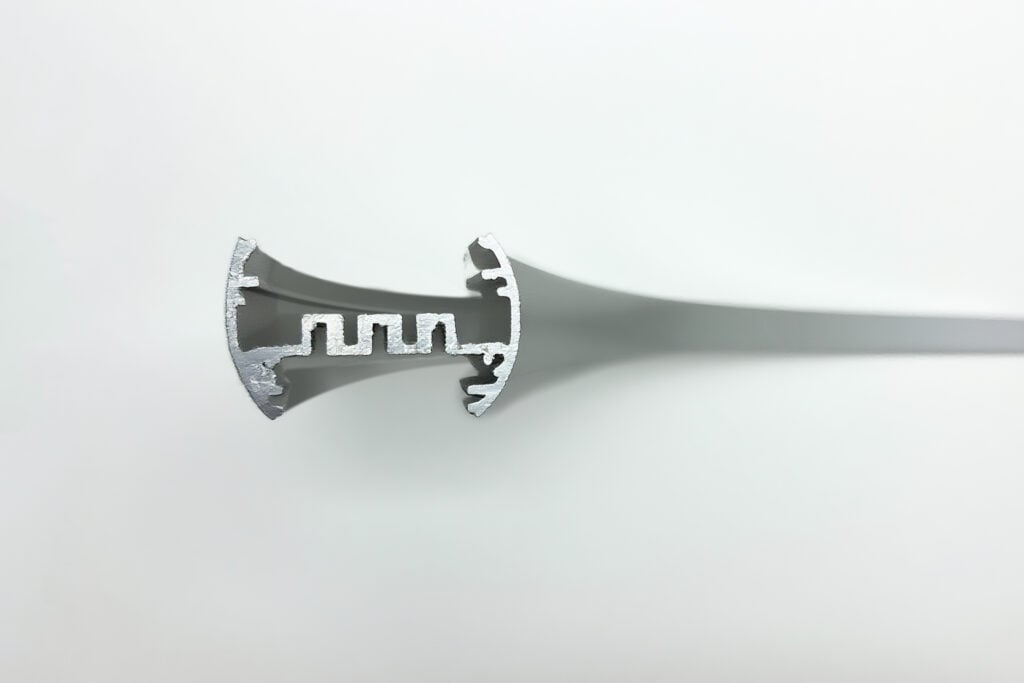

Para neutralizar este fenómeno, es posible modificar temporalmente la estructura de la extrusión con el fin de corregir la asimetría severa, reduciendo drásticamente las tensiones torsionales durante el curvado de perfiles de aluminio.

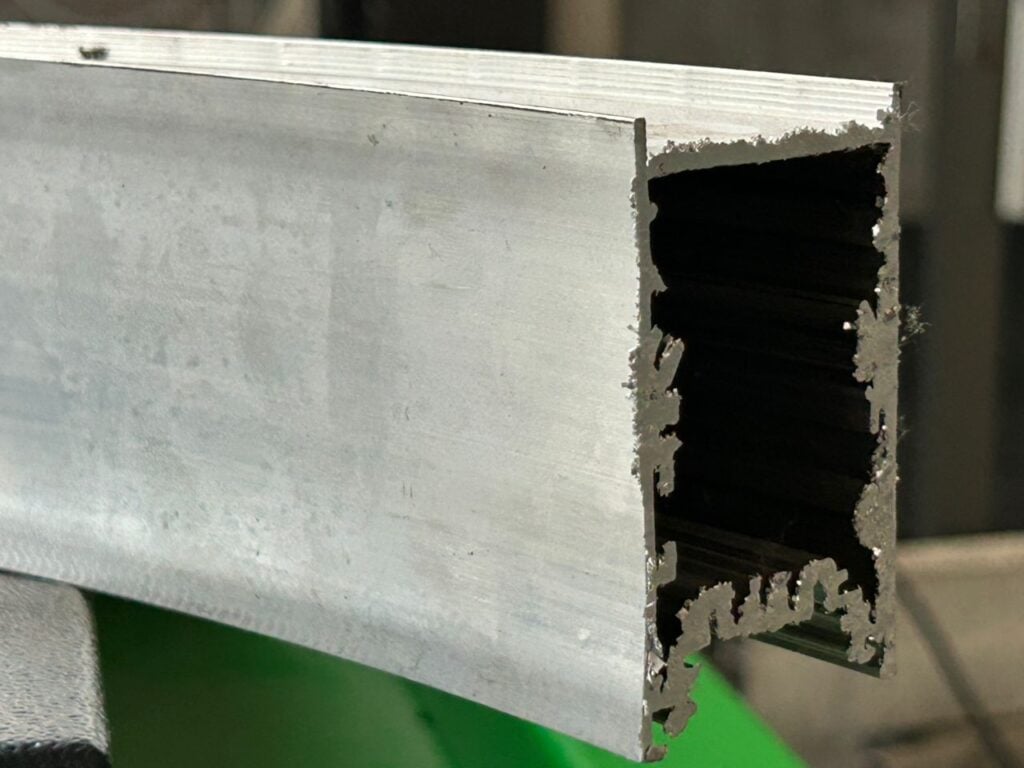

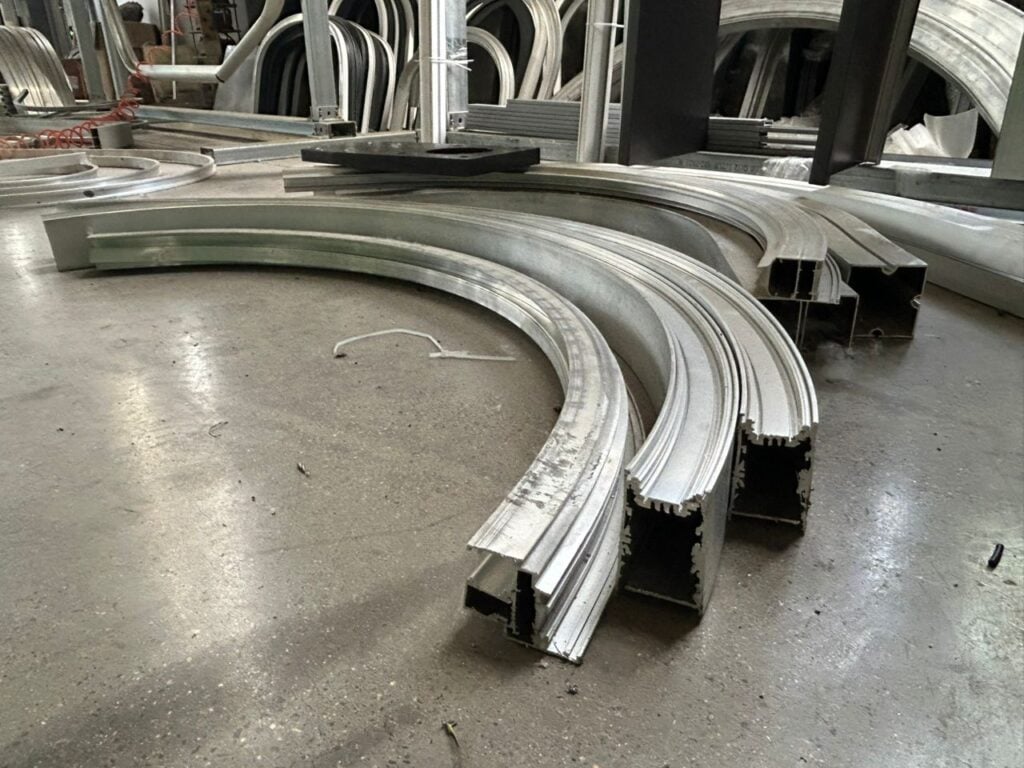

• Prevención del viraje mediante puente de conexión temporal: La extrusión de aluminio curvada se mantiene libre de torsiones y deformaciones no deseadas mediante la adición de un puente de conexión temporal y extraíble en la apertura del canal. Este refuerzo estructural garantiza la estabilidad dimensional a lo largo de todo el ciclo de curvado. Una vez finalizado el proceso en la roladora de perfiles de aluminio, la pieza de conexión se retira fácilmente.

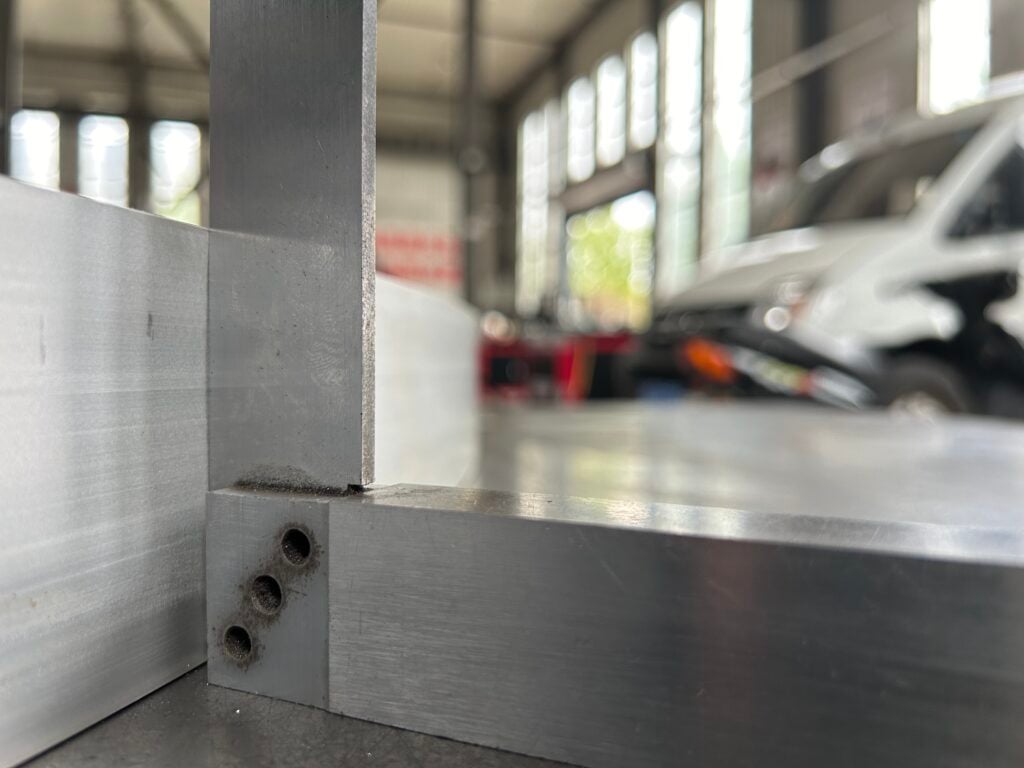

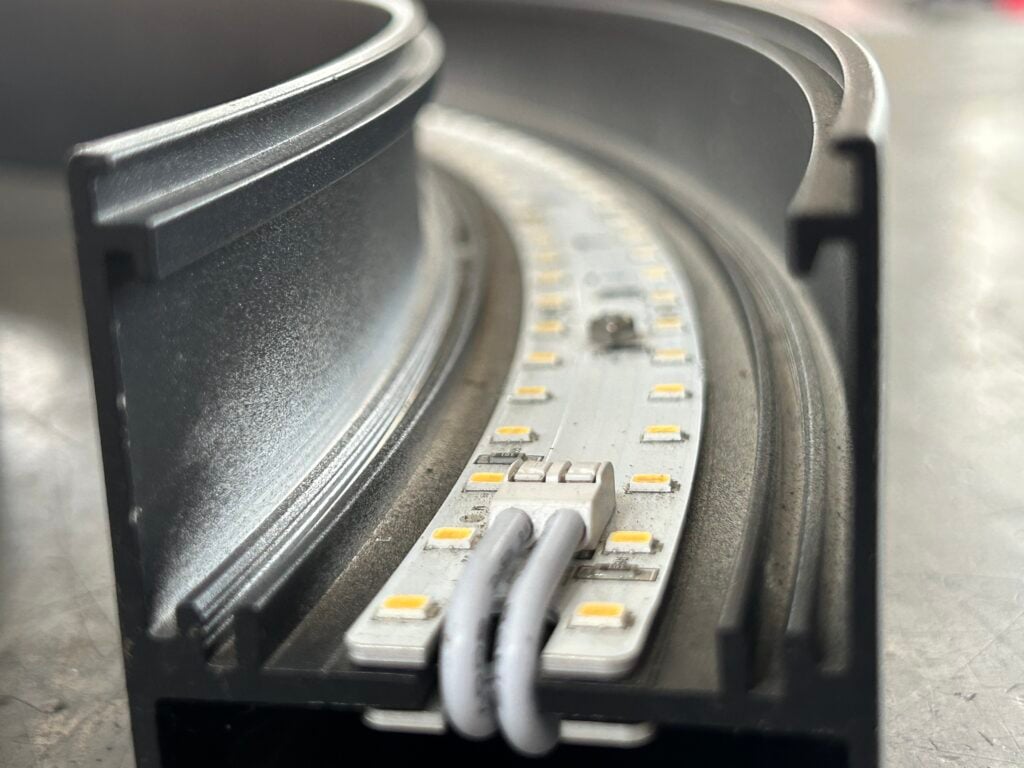

• Consideraciones de ensamblaje y tolerancias de holgura: Otro factor decisivo en el doblado de perfiles de aluminio es asegurar la correcta tolerancia de ajuste del perfil dentro de su alojamiento o su capacidad de deslizamiento. Por ello, las especificaciones de diseño deben contemplar tolerancias de holgura que garanticen una instalación precisa y funcional en obra.

Soluciones Técnicas cuando no es Posible Modificar la Extrusión

En la práctica, modificar la sección transversal del perfil de aluminio no siempre es viable debido a restricciones de coste, plazos o especificaciones del cliente final.

Para estos escenarios de curvado de perfiles de aluminio para LED, la máquina de curvado de perfiles de aluminio serie PBA constituye una solución idónea para radios medios y grandes. Adicionalmente, los ingenieros de BIT ofrecen asistencia técnica mediante el desarrollo de perfiles de soporte interno (mandriles flexibles) fabricados en materiales poliméricos de alta densidad.

El Temple Adecuado: Cómo Evitar Grietas en el Curvado de Perfiles LED

Las extrusiones de aluminio para iluminación LED suelen ser ligeras y de pared delgada. Si la dureza del material es demasiado elevada, el proceso de curvado puede provocar fisuras o agrietamientos con facilidad. Por lo tanto, seleccionar el estado térmico (temple) adecuado resulta un factor crítico. Para la mayoría de las aplicaciones, el temple T5 ofrece un equilibrio idóneo entre resistencia mecánica y conformabilidad, convirtiéndolo en la opción preferida para el curvado de perfiles de aluminio para LED.

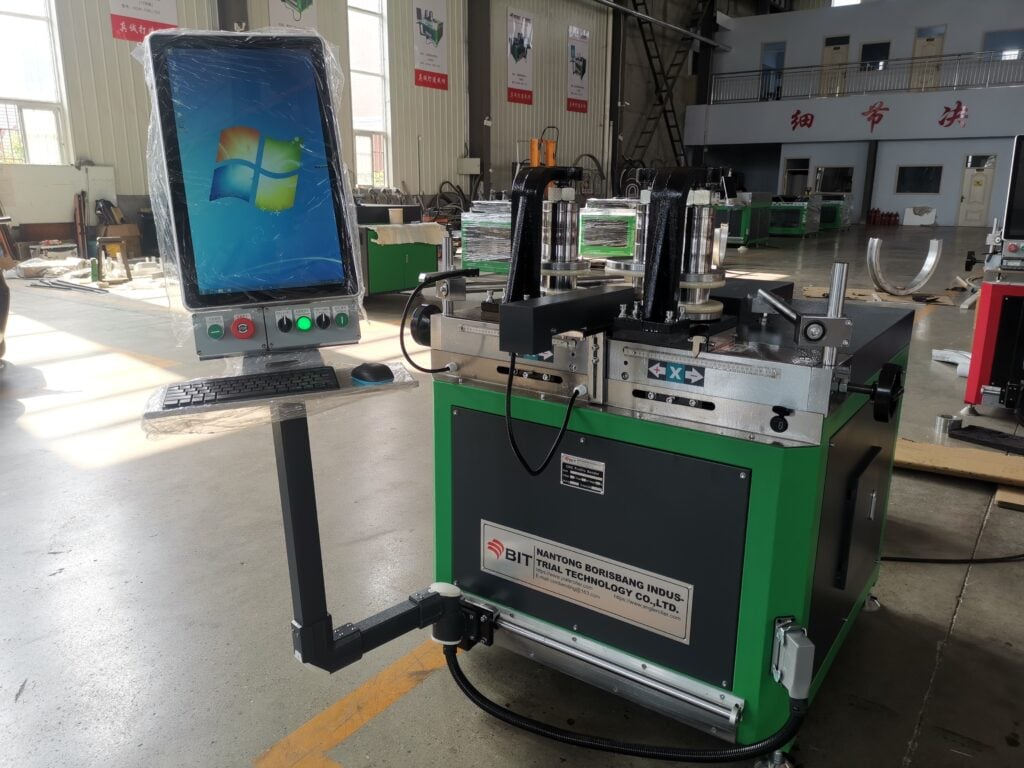

Dobladoras de Perfiles de Aluminio para Iluminación LED Serie PBA

La roladora de perfiles de aluminio serie PBA ofrece una precisión inigualable para la conformación de perfiles curvados para iluminación LED. Sobresale en el procesamiento de curvas simples, geometrías complejas de múltiples arcos, contracurvas y configuraciones continuas de extremo a extremo, garantizando una máxima versatilidad en el diseño lumínico. Gracias a su sistema de control avanzado, la máquina de curvado de perfiles de aluminio logra resultados suaves y uniformes, preservando la integridad estructural de las extrusiones.

Ya sea para desarrollar curvas sencillas o formas complejas multirradio, la máquina dobladora de perfiles de aluminio para LED PBA permite realizar ajustes de alta precisión adaptados a cada requerimiento arquitectónico. Su capacidad para ejecutar contracurvas y lograr uniones continuas de extremo a extremo la convierte en el equipo perfecto para proyectos de alta exigencia.

Esta flexibilidad posiciona a la roladora de perfiles de aluminio PBA como una herramienta esencial para los profesionales de la iluminación, permitiendo crear soluciones de luz únicas y fluidas para aplicaciones tanto interiores como exteriores.

Los 3 Factores Más Importantes para un Curvado de Perfiles de Aluminio Perfecto con la Serie PBA

• Compensación Eficiente de la Recuperación Elástica: El exclusivo sistema operativo CNC de la máquina de curvado de perfiles de aluminio PBA resuelve la recuperación elástica del material en dos pasos: se introduce el radio real obtenido para calcular el coeficiente y, posteriormente, se ingresa el coeficiente de compensación para iniciar la producción.
• Repetibilidad de Alta Precisión: La máquina dobladora de perfiles de aluminio para LED PBA combina controladores de movimiento y servomotores para asegurar la repetibilidad exacta del doblado de perfiles de aluminio, con una precisión de reposicionamiento $\le 0.01\text{ mm}$.
• Diseño Especializado de Utillajes: Los ingenieros de BIT le ofrecen asistencia técnica respaldada por más de dos décadas de experiencia en el desarrollo de herramentales para el curvado de perfiles de aluminio.

BIT es la empresa líder en China en la fabricación de la roladora de perfiles de aluminio, garantizando resultados de alta calidad que potencian tanto la estética como la funcionalidad de sus proyectos. Nuestra máquina de curvado de perfiles de aluminio PBA destaca por proporcionar un curvado impecable en luminarias LED, permitiendo lograr diseños fluidos y sin imperfecciones.
